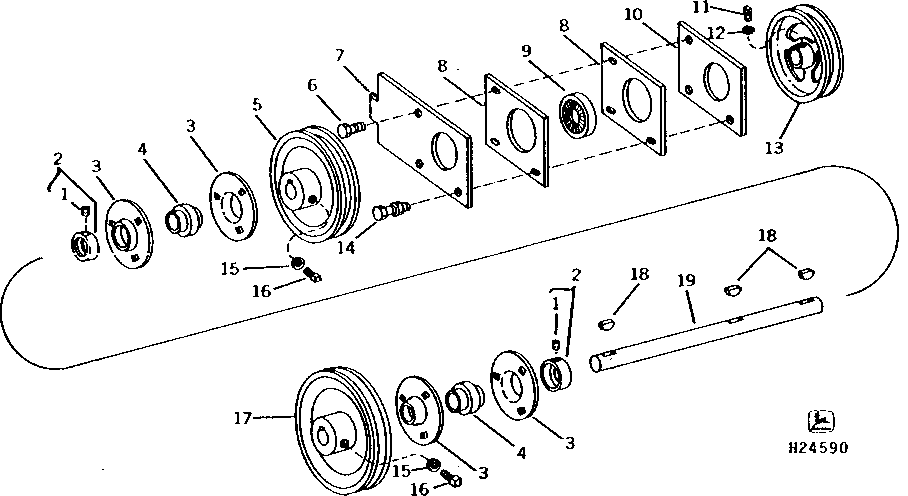

Engine Fan and Rotary Screen Drive Countershaft (Retro - Fit Cooling System) ( - 101300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	22H897	2	Set Screw	1/4" X 1/4"
2	JD8554	2	Eccentric Locking Collar	-
3	P47232	4	PRESSED FLANGED HOUSING	-
3	H103264	4	Pressed Flanged Housing	(SUB FOR H87472)
4	AH169077	2	Ball Bearing	(SUB FOR JD9273) (SUB AH214862)
4	AH214862	2	Ball Bearing	-
5	AH82232	1	Pulley	165 MM (6-1/2") DIA.
6	H76139	1	Screw	SELF-TAPPING
7	H86942	1	Plate	-
8	H86944	2	Plate	-
9	AH92661	1	Seal	(SUB FOR AH87558)
10	H86943	1	Plate	-
11	22H817	2	Set Screw	3/8" X 3/4"
12	14H732	2	Nut	3/8"
13	H86889	1	Pulley	144 MM (5-21/32") DIA.
14	N10212	2	Self-Locking Screw	(USE WITH N10213)
15	14H732	4	Nut	3/8"
16	22H836	4	Set Screw	3/8" X 1"
17	AH82233	1	Pulley	178 MM (7") DIA.
18	26H85	3	Shaft Key	1/4" X 1"
19	H86972	1	Countershaft	(GASOLINE)
19	H8697	1	PART MISSING IN WISE	(DIESEL)

Engine Fan and Rotary Screen Drive Countershaft (Retro - Fit Cooling System) ( - 101300)

Нет текстового описания
