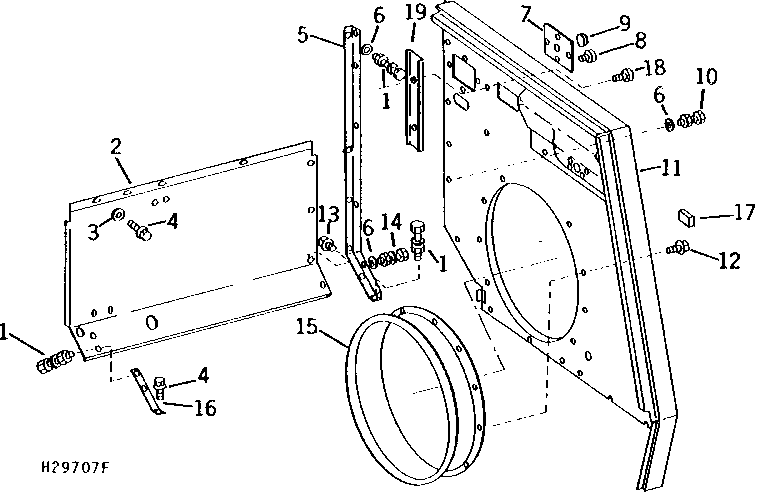

ENGINE COMPARTMENT REAR SHEET AND INSTRUMENT WALL (101301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1905	5	Cap Screw	5/16" X 1", (USE WITH 12H303 AND 14H785)
2	H86338	1	Sheet	-
2	AH89058	1	Sheet	REAR
3	24M7207	4	Washer	8.400 X 24 X 2 mm
4	H76139	5	Screw	SELF-TAPPING
5	H84581	1	Angle	-
6	24H1136	5	Washer	11/32" X 11/16" X 0.065"
7	H86115	1	Cover	(WITHOUT AIR CONDITIONING)
8	37H120	4	Screw	0.164" X 1/2", (WITHOUT AIR CONDITIONING)
9	H83060	1	Grommet	(WITHOUT AIR CONDITIONING)
10	19H2127	1	Cap Screw	5/16" X 7/8", (USE WITH 12H303 AND 14H785)
11	AH87576	1	Partition	-
12	H76478	8	Screw	(2924TA)
13	H65108	4	Screw	-
14	19H1813	2	CAP SCREW	5/16" X 5/8", (USE WITH 12H303 AND 14H785)
15	H78080	1	Seal	(2924TA)
16	H86339	1	Strap	-
17	-	1	Part 18	19 MM X 35 MM X 76 MM (3/4" X 1-3/4" X 3"), LONG (CUT FROM H92017)
18	H76139	1	Screw	-
19	H99527	1	Retainer	-

ENGINE COMPARTMENT REAR SHEET AND INSTRUMENT WALL (101301 - )
