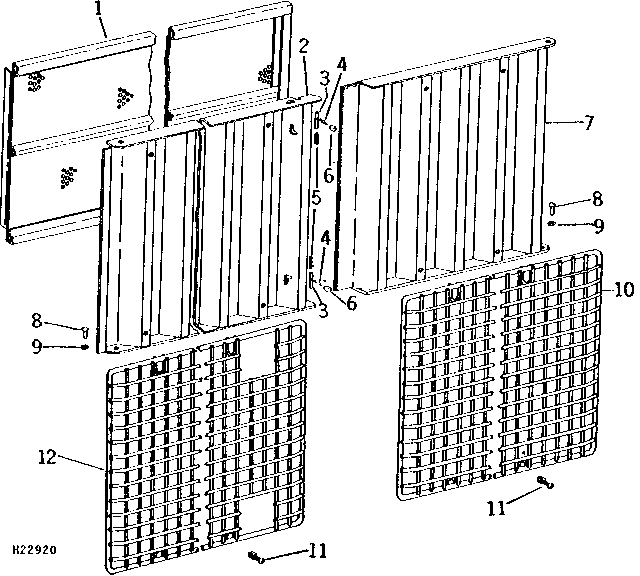

ENGINE COMPARTMENT MIDDLE DOOR LOUVERS AND SCREENS ( - 101300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH76494	1	Screen	-
2	AH84420	1	Slat	(SUB FOR AH76777)
3	H79025	2	Pin	-
4	34H251	2	Spring Pin	1/8" X 1"
5	H78377	2	Spring	-
6	H79442	2	Grip	-
7	AH84423	1	Slat	(SUB FOR AH76780)
8	P46116	2	Rivet	-
9	24H1287	2	Washer	9/32" X 5/8" X 0.065"
10	AH84948	1	Shield	(SUB FOR AH79088)
11	H76139	8	Screw	(SUB N10216, THIS APPLICATION)
11	N10216	8	Self-Locking Screw	-
11	N10542	8	Screw	-
11	21H1044	8	Screw	1/4" X 1-1/4"
12	AH84951	1	Shield	(SUB FOR AH79086)

ENGINE COMPARTMENT MIDDLE DOOR LOUVERS AND SCREENS ( - 101300)

Нет текстового описания
