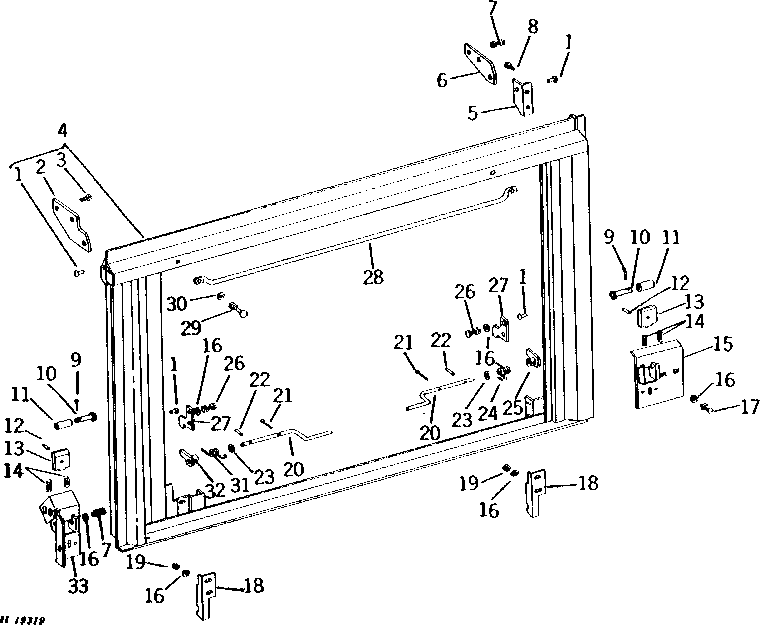

ENGINE COMPARTMENT MIDDLE DOOR FRAME ( - 4286)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M15695	4	Rivet	-
2	H79024	1	Hinge	R.H.
3	19H1900	2	Cap Screw	5/16" X 3/4"
4	AH76720	1	Frame	-
4	AH81741	1	Frame	-
5	H81872	1	Hinge	OUTER, L.H.
6	H79023	1	Hinge	INNER, L.H.
7	19H1900	5	Cap Screw	5/16" X 3/4", (USE WITH 14H785)
8	19H1813	2	CAP SCREW	5/16" X 5/8"
9	11M7081	2	Cotter Pin	2.500 X 20 mm
10	HZ5850	2	Pin Fastener	-
11	H81869	2	Bushing	-
12	34H245	2	Spring Pin	1/8" X 5/8"
13	H81870	2	Pin Fastener	-
14	R227R	4	Spring	-
15	AH80430	1	Plate	L.H.
16	24H1136	13	Washer	11/32" X 11/16" X 0.065"
17	03H1540	2	Bolt	5/16" X 3/4", (USE WITH 14H785)
18	H80330	2	Latch	-
19	14H785	4	Nut	5/16"
20	H80322	2	Handle	-
21	11M7081	2	Cotter Pin	2.500 X 20 mm
22	34H251	2	Spring Pin	1/8" X 1"
23	24H1305	2	Washer	13/32" X 13/16" X 0.065"
24	H81871	1	Spring	-
25	AH78588	1	Latch	L.H.
26	19H2127	4	Cap Screw	5/16" X 7/8", (USE WITH 14H785)
27	H80319	2	Hook	-
28	H80730	1	Handle	-
29	03H1652	2	BOLT	5/8" X 1-1/2", (USE WITH 14H812)
30	24H1315	2	Washer	13/32" X 2-1/8" X 0.134"
31	H80341	1	Spring	-
32	AH78584	1	Latch	R.H.
33	AH80429	1	Plate	R.H.

ENGINE COMPARTMENT MIDDLE DOOR FRAME ( - 4286)
