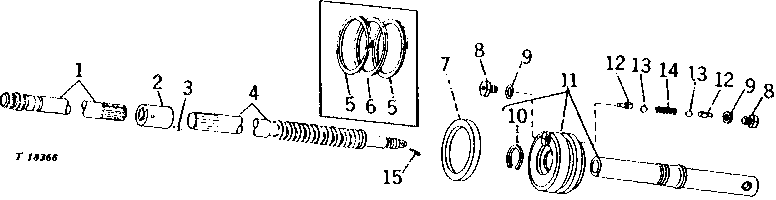

STEERING VALVE SHAFT AND PISTON ASSEMBLY [02F16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R37426	1	SHAFT	-
2	R27319	1	SPLINED COUPLING	-
3	34H282	1	Spring Pin	3/16" X 1"
4	R37423	1	SHAFT	-
5	R26754	1	BACK-UP RING	(SUB R40567)
6	R26543	1	O-Ring	(SUB R40567)
7	R40567	1	WASHER	(A)
8	R31202	2	VALVE	SYNCHRONIZING VALVE
9	R26287	2	O-Ring	-
10	F534R	1	Snap Ring	-
11	AR37021	1	ROD	WITH ROD AND SNAP RING, (SUB FOR R37422 AND R34554)
12	R31201	2	SHAFT	SYNCHRONIZING VALVE
13	H871R	2	Ball	4.8 MM (3/16")
14	R11066	1	SPRING	(SUB FOR A4816R, THIS APPLICATION)
15	11M7081	1	Cotter Pin	2.500 X 20 MM
..	AR44737	1	VALVE	ASSEMBLY, COMPLETE, LESS FITTINGS, (SUB FOR AR37106)
..	AR39585	1	KIT	OVERHAUL STEERING PISTON CYLINDER AND VALVE

STEERING VALVE SHAFT AND PISTON ASSEMBLY [02F16]
