Открытый узел

HANDLE, BAG, STARTER [A16]

HANDLE, BAG, STARTER [A16]

HANDLE, BAG, STARTER [A16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

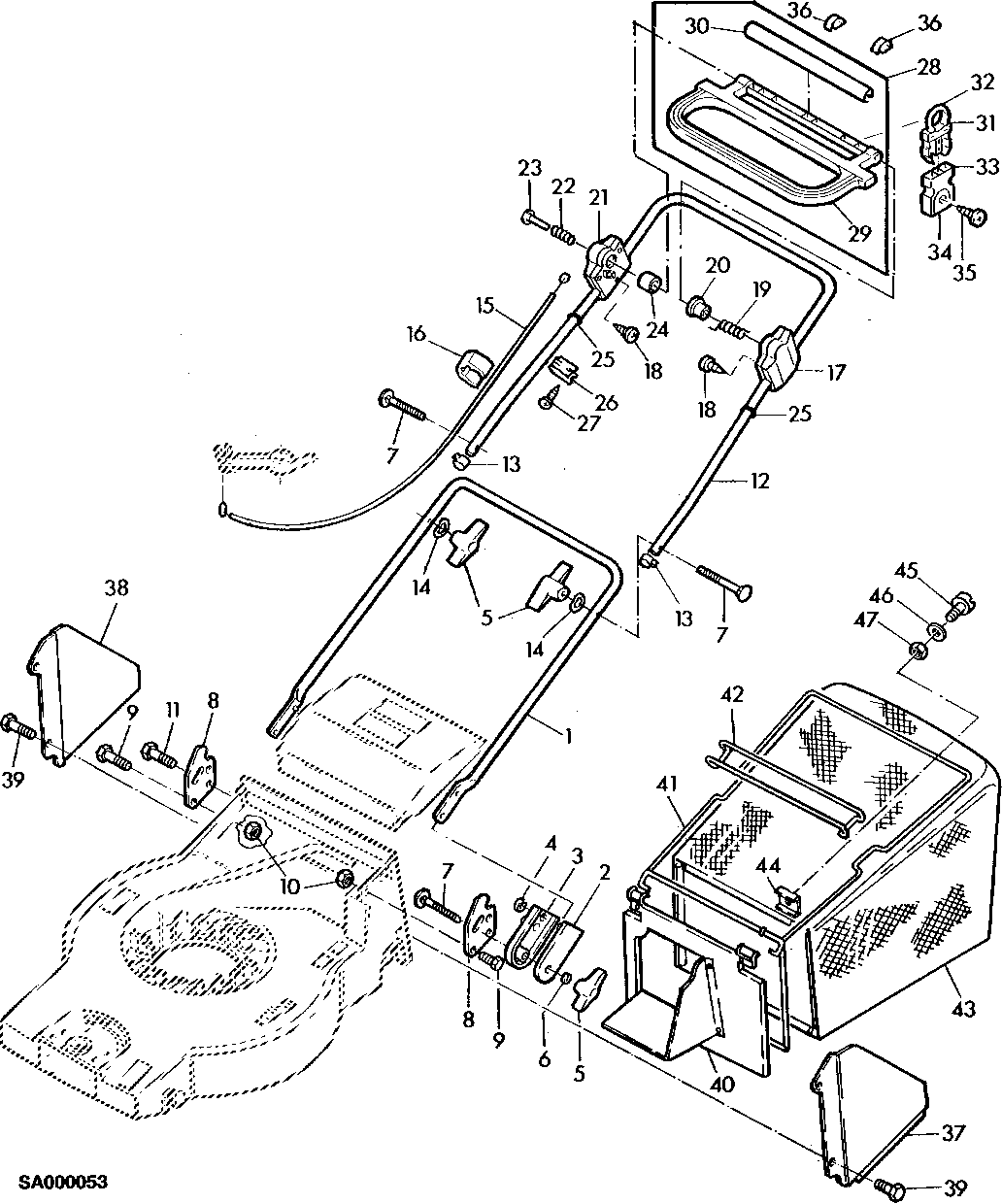

HANDLE, BAG, STARTER [A16]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SA33921	1	OUTRIGGER	-
2	SA15186	2	Plate	NSEP, INCL.KEY 3 \|
3	SA15187	2	Plate	NSEP, INCL.KEY 2
4	SA12743	2	Push Nut	-
5	SA31121	1	Wing Nut	PACKG 2
6	SA11243	2	Washer	-
7	SA15632	4	Bolt	M6X45
8	SA16944	2	HOLDER	-
9	19M8425	2	Cap Screw	M6X16 DIN 933
10	14M7264	4	Lock Nut	M6 DIN 934
11	19M7077	2	Cap Screw	M6X20 DIN 933
12	SA33939	1	GUIDE	-
13	SA15893	1	Cap	PACKG 2
14	24M7139	2	Washer	6,4MM DIN 9021
15	SA15726	1	PUSH PULL CABLE	-
16	SA34258	1	Clamp	(SUB FOR SA31237)
17	SA32601	1	Case	L.H.
18	SA31423	6	Bolt	35X20MM
19	SA32375	1	Spring	-
20	SA17010	1	Spacer	-
21	SA32603	1	Case	R.H.
22	SA15876	1	Compression Spring	-
23	SA11259	1	Push Button	-
24	SA32602	1	Roller	-
25	SA33773	2	O-Ring	18X3MM
26	SA11311	1	Clamp	-
27	SA16267	1	Bolt	4,2X13MM, PACKG 10
28	SA11816	1	Grip	ASSY
29	SA11809	1	Handle	-
30	SA15857	1	Bowl	-
31	SA17144	1	BUCKLE	-
32	SA11257	1	RING	-
33	SA17143	1	RETAINER	-
34	SA11256	1	COVER	-
35	SA31377	1	Bolt	50X14MM
36	SA32374	2	Clamp	-
37	SA33925	1	SHEET	L.H.
38	SA33924	1	SIDE WALL	R.H.
39	SA17604	1	Bolt	M5X10, PACKG 10
40	SA16559	1	Flap	-
41	SA16556	1	HOLDER	-
42	SA16557	1	HANDLE	-
43	SA33938	1	GRASS CATCHER	-
44	SA17715	1	Clip	PACKG 10
45	21M7209	2	Screw	M4X10 DIN 84
46	24M7146	2	Washer	4,3MM DIN 125
47	14M7264	2	Lock Nut	M4 DIN 934
