Открытый узел

ENGINE, FAN, CUTTERBAR, DRIVE [G09]

ENGINE, FAN, CUTTERBAR, DRIVE [G09]

ENGINE, FAN, CUTTERBAR, DRIVE [G09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

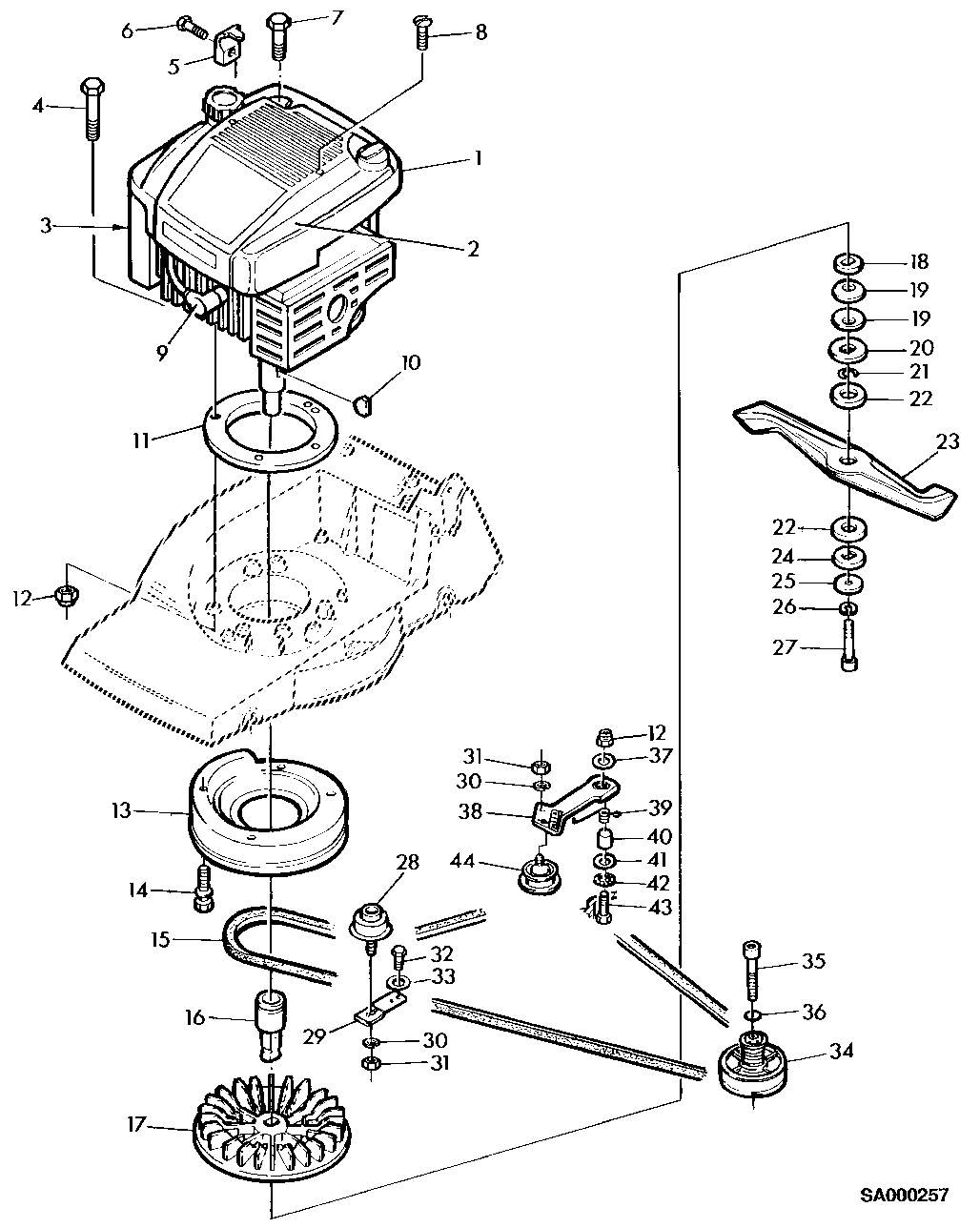

ENGINE, FAN, CUTTERBAR, DRIVE [G09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SA26797	1	Gasoline Engine	-
2	SA26783	1	HOOD	-
3	SA31749	1	AIR FILTER	-
4	19M7325	1	Cap Screw	M8X80, DIN 912
5	SA26799	1	Clamp	-
6	SA26798	1	Bolt	-
7	19M7165	2	Cap Screw	M8X55, DIN 912
8	SA16268	2	Bolt	4,2X32MM
9	SA31750	1	SPARK PLUG	-
10	26M4224	1	Shaft Key	4X6,5MM, DIN 6888
11	SA33934	1	WASHER	-
11	SA35222	1	WASHER	-
12	14M7166	4	Lock Nut	M8, DIN 985
13	SA33220	1	AIR PLENUM	-
14	SA29854	4	Bolt	M5X12
15	SA33228	1	V-Belt	-
16	SA34348	1	Pulley	-
17	SA15180	1	Fan	-
18	SA11896	1	Washer	-
19	SA15179	1	Disk Spring	PACKG 10
20	SA11111	1	Thrust Washer	-
21	SA30850	1	Snap Ring	32X1,25MM, PACKG 10
22	SA11113	1	Lining	PACKG 10
23	SA33214	1	Mower Blade	-
24	SA29788	1	Thrust Washer	-
25	SA29787	1	Disk	-
26	24M7066	1	WASHER	10MM, DIN 127
27	SA11903	1	Bolt	3/8"X50,8MM
28	SA30117	1	Idler	-
29	SA29725	1	Holder	-
30	12M7065	1	Lock Washer	8MM, DIN 127
31	14M7254	1	Nut	M8, DIN 934
32	SA29854	1	Bolt	M5X12
33	24M7027	1	Washer	5,3MM, DIN 9021
34	SA30451	1	Pulley	-
35	19M8065	1	Screw	M6X60, DIN 912
36	14M7165	1	Lock Nut	6,4MM, DIN 125
37	SA15207	1	Washer	15MM
38	SA34925	1	Arm	-
39	SA33211	1	Torsion Spring	-
40	SA17726	1	Bushing	-
41	24M7036	1	Washer	8,4MM, DIN 9021
42	SA16946	1	Push Nut	-
43	19M7698	1	Cap Screw	M8X40, DIN 931
44	SA16053	1	Idler	-
