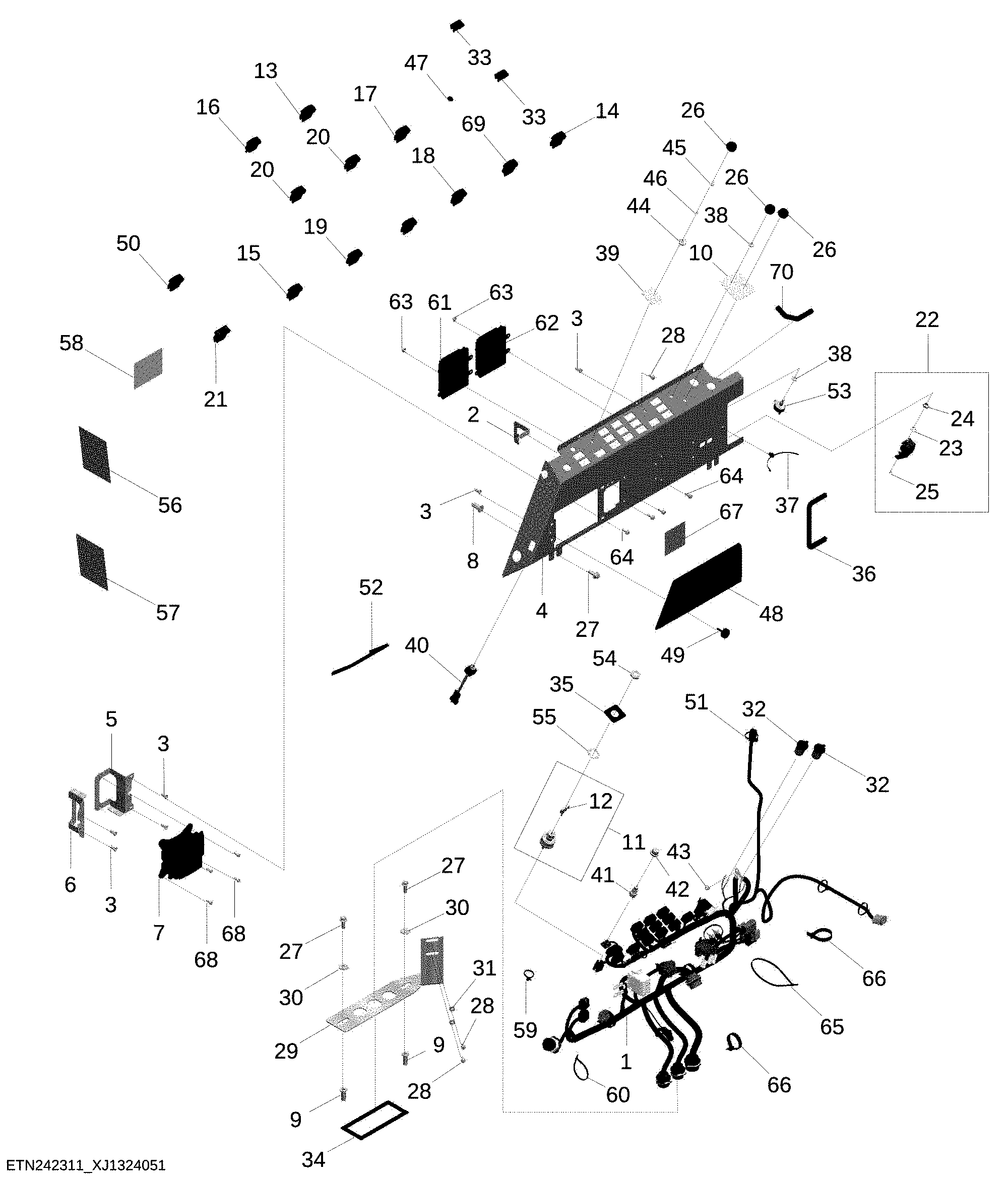

Console Controls Mobile Hydraulics

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT515380	1	Cab Wiring Harness	Wiring Harness, Component on Separate Page
2	AT526107	1	Bracket	Fuse Box Bracket
3	T196077	8	Nut	-
4	AT535309	1	Control Console	Side Console
5	AT535307	1	Bracket	-
6	AT535308	1	Bracket	-
7	AT515476	1	Fuse Box	INCLUDES AT318410, 57M7689, 57M7688, 57M8623 AND AT308380
7	AT318410	1	Relay	12 V
7	57M7689	2	Fuse	10 AMP
7	57M7688	6	Fuse	5 AMP
7	57M8623	4	Fuse	25 AMP
7	AT308380	6	Relay	12 V
8	T148409	2	Nut	-
9	T148411	2	Nut	-
10	T233661	1	Label	To Control Console
11	AT195301	1	Switch	-
12	AT195302	1	Key	-
13	AT467544	1	Toggle/Rocker Switch	Work Light
14	AT467545	1	Toggle/Rocker Switch	Air Conditioning
15	AT467543	1	Toggle/Rocker Switch	Throttle Hold Mode
16	AT467551	1	Toggle/Rocker Switch	All Stabilizer Control
17	AT467547	1	Toggle/Rocker Switch	Washer Fluid
18	AT467546	1	Toggle/Rocker Switch	Wiper On/Off
19	AT467549	2	Toggle/Rocker Switch	Stabilizer, LH
20	AT467548	2	Toggle/Rocker Switch	Stabilizer, RH
21	AT347137	1	Toggle/Rocker Switch	Pilot Enable Switch
22	RE46742	1	Control	Temperature
23	12H325	1	Lock Washer	7/16"
24	14H934	1	Nut	7/16"
25	M87056	1	Nut	-
26	AL76568	3	Knob	-
27	19M7786	4	Screw	M10 X 30
28	19M7775	5	Screw	M6 X 16
29	T233671	1	Bulkhead Wiring Harness	Bulkhead, Electrical
30	24M7296	2	Washer	10.500 X 30 X 2.500 mm
31	24M7139	2	Washer	6.400 X 18 X 1.600 mm
32	GY20126	2	Socket Outlet	-
33	M115279	2	Plug	-
34	T435095	1	Seal	-
35	T157172	1	Label	Key Start
36	T435096	1	Isolator	-
37	T209627	1	Clamp	-
38	R44165	2	Lock Nut	-
39	T218622	1	Label	Throttle Control
40	AT340550	1	Potentiometer	Engine Speed Gold, INCLUDES AT312606
40	AT312606	1	Sensor	-
41	R39554	1	Switch	-
42	T55501	1	Cap	-
43	14M7397	1	Lock Nut	M6
44	T226430	1	Tube	-
45	T226427	1	Washer	-
46	R78035	1	Push Nut	-
47	M111583	1	Plug	-
48	T355668	1	Panel	Service Fuse
49	AT325667	1	Knob	-
50	AT467554	1	Toggle/Rocker Switch	-
51	R44302	5	Tie Band	-
52	T459154	1	Isolator	-
53	AT471493	1	Switch	-
54	R44342	1	Nut	-
55	24H1441	1	Washer	1-1/64" X 1-1/2" X 0.048"
56	T459056X000	1	Label	Joystick, RH
57	T459059X000	1	Label	Joystick, LH
58	T428608X00	1	Label	Joystick, RH
59	R44302	1	Tie Band	-
60	H77698	3	Tie Band	-
61	AT472332	1	Vehicle Controller	-
61	AT525720	1	Software	Order Through JD™ Point
62	AT526091	1	Software	Order Through JD™ Point
62	AT472332	1	Vehicle Controller	-
63	14M7744	8	Flange Nut	M6
64	19M7862	14	Screw	M6 X 20
65	H77698	1	Tie Band	-
66	H224073	7	Tie Band	-
67	T459195X019	1	Label	Label Fuse Holder English
68	19M8553	4	Screw	M6 X 16
69	AT467553	1	Toggle/Rocker Switch	-
70	T471627	1	Isolator	-
