Открытый узел

Grapple Plumbing ( - 321364)

Grapple Plumbing ( - 321364)

Grapple Plumbing ( - 321364)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

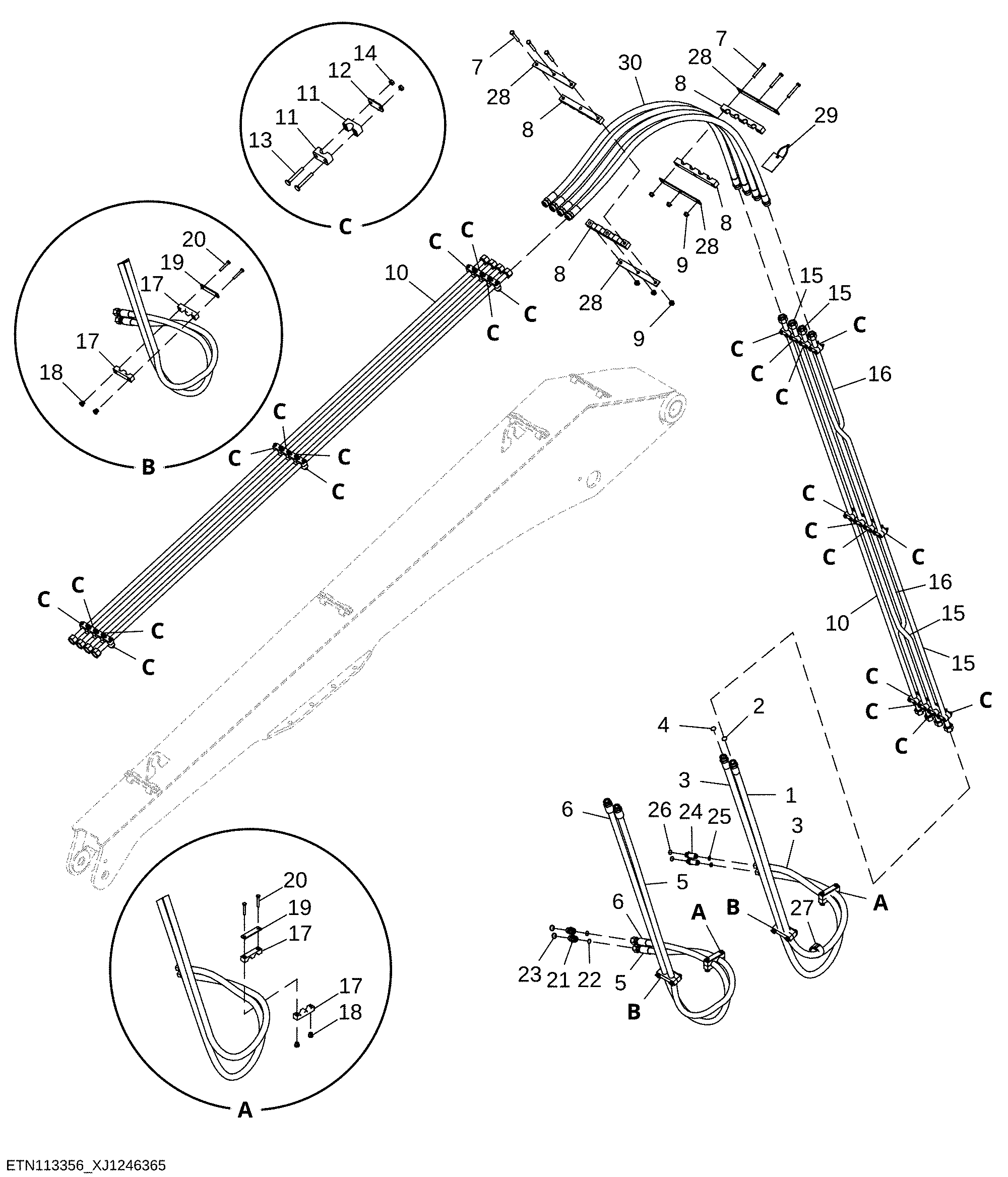

Grapple Plumbing ( - 321364)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT473438	1	Hydraulic Hose	SUB FOR AT449499
2	T76938	1	O-Ring	-
3	AT473438	1	Hydraulic Hose	SUB FOR AT449499
4	T76938	1	O-Ring	-
5	AT487998	1	Hydraulic Hose	LGTH=3170 mm, SUB FOR AT449498
6	AT487998	1	Hydraulic Hose	LGTH=3170 mm, SUB FOR AT449498
7	19M8122	6	Cap Screw	M12 X 85
8	T369283	4	Clamp	-
9	H137329	6	Lock Nut	-
10	AT443975	5	Oil Tube	-
11	T162004	48	Clamp	-
12	T162005	24	Strap	-
13	03M7224	48	Bolt	M8 X 65
14	14M7273	48	Nut	M8
15	AT449425	2	Oil Tube	-
16	AT460571	1	Oil Tube	-
17	T353406	8	Hose Clamp	-
18	T392052	8	Nut	SUB FOR F120999
19	T327830	4	Plate	-
20	19M7742	8	Cap Screw	M10 X 65
21	38H1163	2	Adapter Fitting	-
22	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
23	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
24	38H1214	2	Adapter Fitting	-
25	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
26	R26906	2	O-Ring	-
27	T238029	4	Adjusting Strap	-
28	T369383	4	Plate	-
29	H77698	1	Tie Band	-
30	AT467591	4	Hydraulic Hose	-
