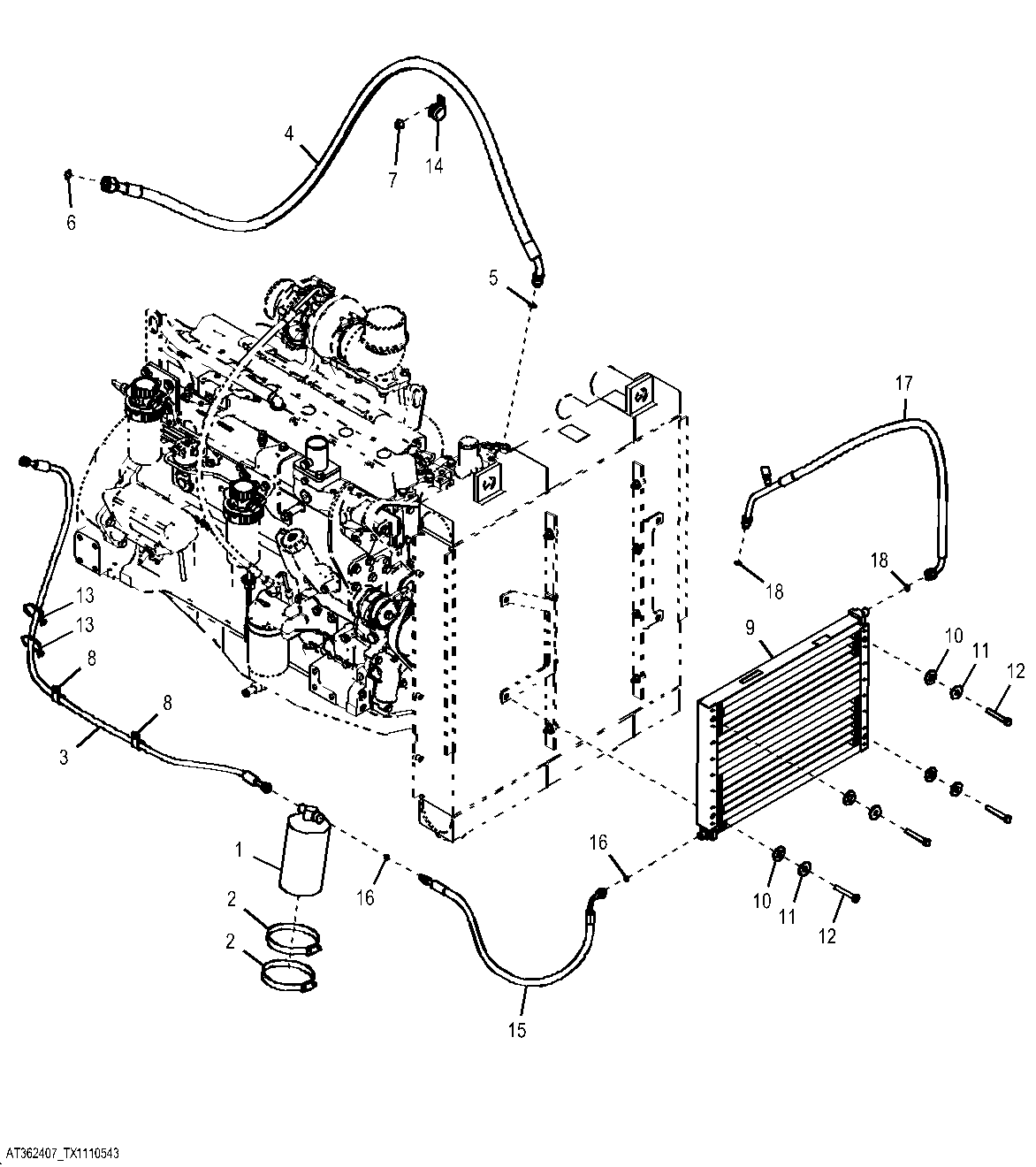

Air Conditioner Condenser and Lines (216918 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT162848	1	Receiver-Dryer	-
2	AH103182	2	Hose Clamp	-
3	AT347058	1	Hose	Receiver-Dryer to Cab
4	AT362977	1	Refrigerant Hose	Cab to Compressor, ALSO ORDER R183411 AND R183412
5	R183411	1	O-Ring	13.995 X 1.778 mm (0.551" X 0.070")
6	R183412	1	O-Ring	17.170 X 1.778 mm (0.676" X 0.070")
7	14M7296	1	Flange Nut	M10
8	T76252	2	Clamp	SUB FOR 810275800 THIS APPLICATION
9	AT404315	1	Vapor Condenser	-
10	T167659	4	Washer	NLA
11	24M7101	4	Washer	11 X 34 X 3 mm
12	19M7742	4	Cap Screw	M10 X 65
13	R44302	2	Tie Band	-
14	T27550	1	Clip	SUB FOR T102934 THIS APPLICATION
15	AT400625	1	Refrigerant Hose	Vapor Condenser to Receiver-Dryer, ALSO ORDER (2) R183409
15	AT320597	1	Valve	Not Illustrated, SUB FOR AT318163
16	R183409	2	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
17	AT400624	1	Refrigerant Hose	Compressor to Vapor Condenser, ALSO ORDER (2) R183410
18	R183410	2	O-Ring	10.820 X 1.778 mm (0.426" X 0.070")
