Открытый узел

STEP PLATE/BRACKET [02E01]

STEP PLATE/BRACKET [02E01]

STEP PLATE/BRACKET [02E01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

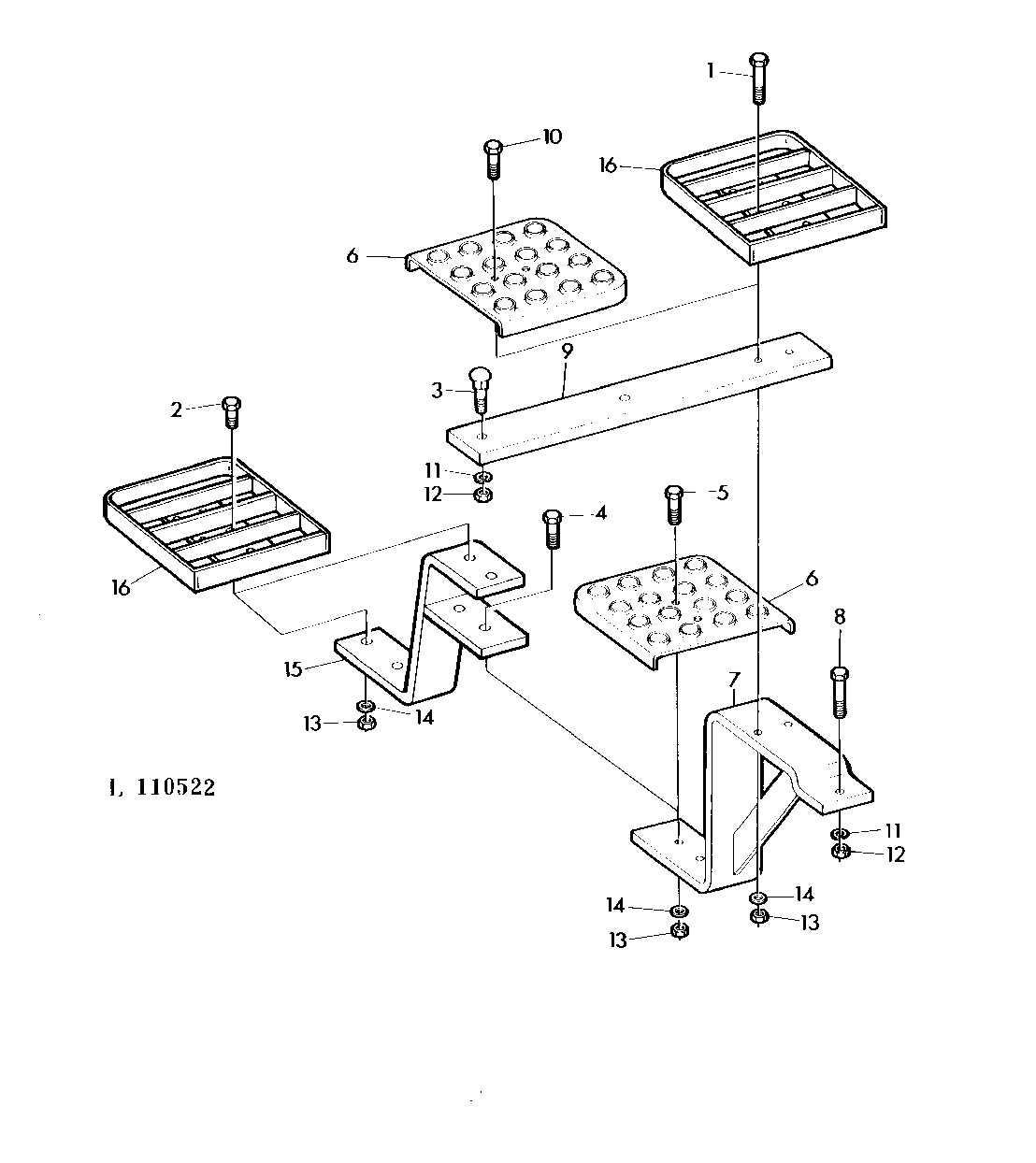

STEP PLATE/BRACKET [02E01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7724	2	Cap Screw	(A) M10X45
2	19M7168	4	Cap Screw	(A) M10X30
3	03H1731	2	Bolt	1/2"X1-1/2"
4	19M7382	2	Cap Screw	(A) M10X40
5	19H1732	2	Cap Screw	3/8"X1-1/4"
6	R84943	2	Step	(SUB FOR R51109)
7	AR73202	1	SUPPORT	LOW
8	19H1721	1	CAP SCREW	1/2"X1-1/2"
9	R52090	1	SUPPORT	-
10	19H2791	2	Cap Screw	3/8"X1-3/4"
11	12H301	3	Lock Washer	1/2"
12	14H1040	3	Nut	1/2"
13	14H812	4	NUT	3/8"
13	14M7274	8	Nut	(A) M10
14	12H304	4	Lock Washer	3/8"
14	24M7040	8	Washer	(A)
15	AL34379	1	BRACE	(A)
16	AL34531	1	Step	(A)
