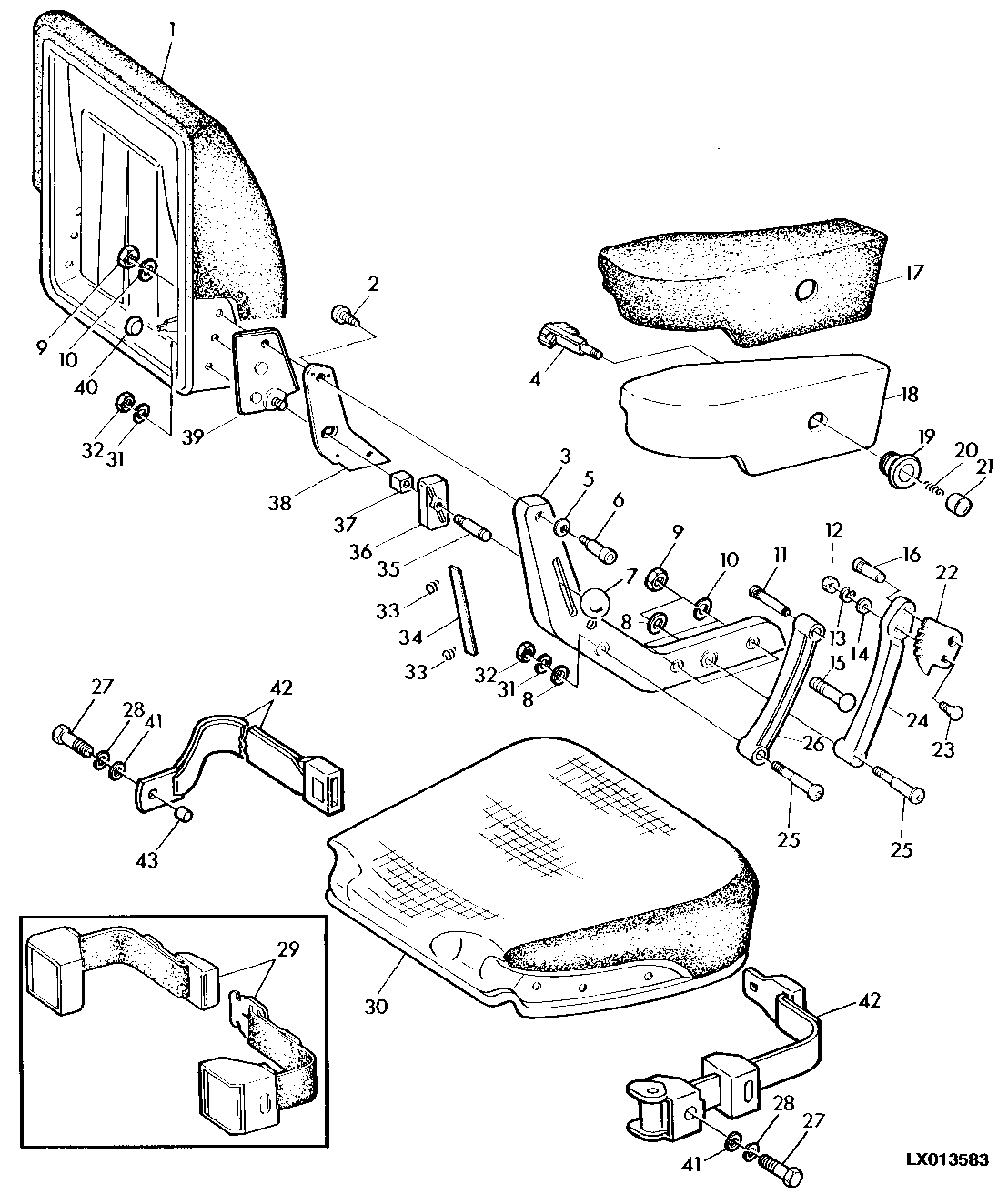

PERSONAL POSTURE SEAT (WITH SG2 CAB) [02E20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE12049	1	Cushion	-
2	R52708	4	Screw	-
3	R89143	1	Support	LH (SUB FOR R58814)
3	R89142	1	Support	RH (SUB FOR R58813)
4	R59320	1	Shaft Key	RH
4	R59070	1	Bolt	LH
5	T519T	2	Washer	-
6	R59019	2	Screw	-
7	R60458	1	Knob	-
8	R27441	4	Washer	-
9	K40003	8	Lock Nut	-
10	R53665	6	Washer	-
11	R59023	2	Pin Fastener	-
12	14H732	2	Nut	3/8"
13	12H304	2	Lock Washer	3/8"
14	24H1302	2	Washer	13/32"X11/16"X.036"
15	R59015	4	Gang Bolt	-
16	R59183	1	Pin Fastener	RH
16	R59021	1	Pin Fastener	LH
17	R59280	1	Cushion	RH
17	R59025	1	Cushion	LH
18	R58817	1	Armrest	RH
18	R58816	1	Armrest	LH
18	R68229	1	ARMREST	(A)
19	R59028	2	Bushing	-
20	A4741R	2	Spring	-
21	R59029	2	Knob	-
22	R61862	2	Plate	-
23	10H1026	1	Bolt	3/8"X1",RH
23	03H2275	1	Bolt	3/8"X5/8",LH
24	R59020	2	Link	FRONT
25	R59022	4	Screw	-
26	R59013	2	Link	REAR
27	R59030	2	Cap Screw	-
28	R59897	2	Lock Washer	-
29	AR71111	1	SEAT BELT	(ORD RE19989, R81560)
30	AR76515	1	CUSHION	-
31	R53668	6	THRUST WASHER	-
32	14H1087	6	Nut	(SUB FOR R53670)
33	R31890	2	Spring	-
34	R59009	1	Reinforcement	-
35	R59012	1	Weld Stud	-
36	R105581	1	Adjuster	(SUB FOR R59010)
37	R59018	1	Bushing	-
38	R59011	1	Plate	-
39	AR71108	1	Plate	RH
39	AR71109	1	Plate	LH
40	R41387	1	Knob	-
41	24H1323	2	Washer	15/32"X13/16"X0.090"
42	RE19989	1	Seat Belt	-
43	R81560	1	Cap	-
