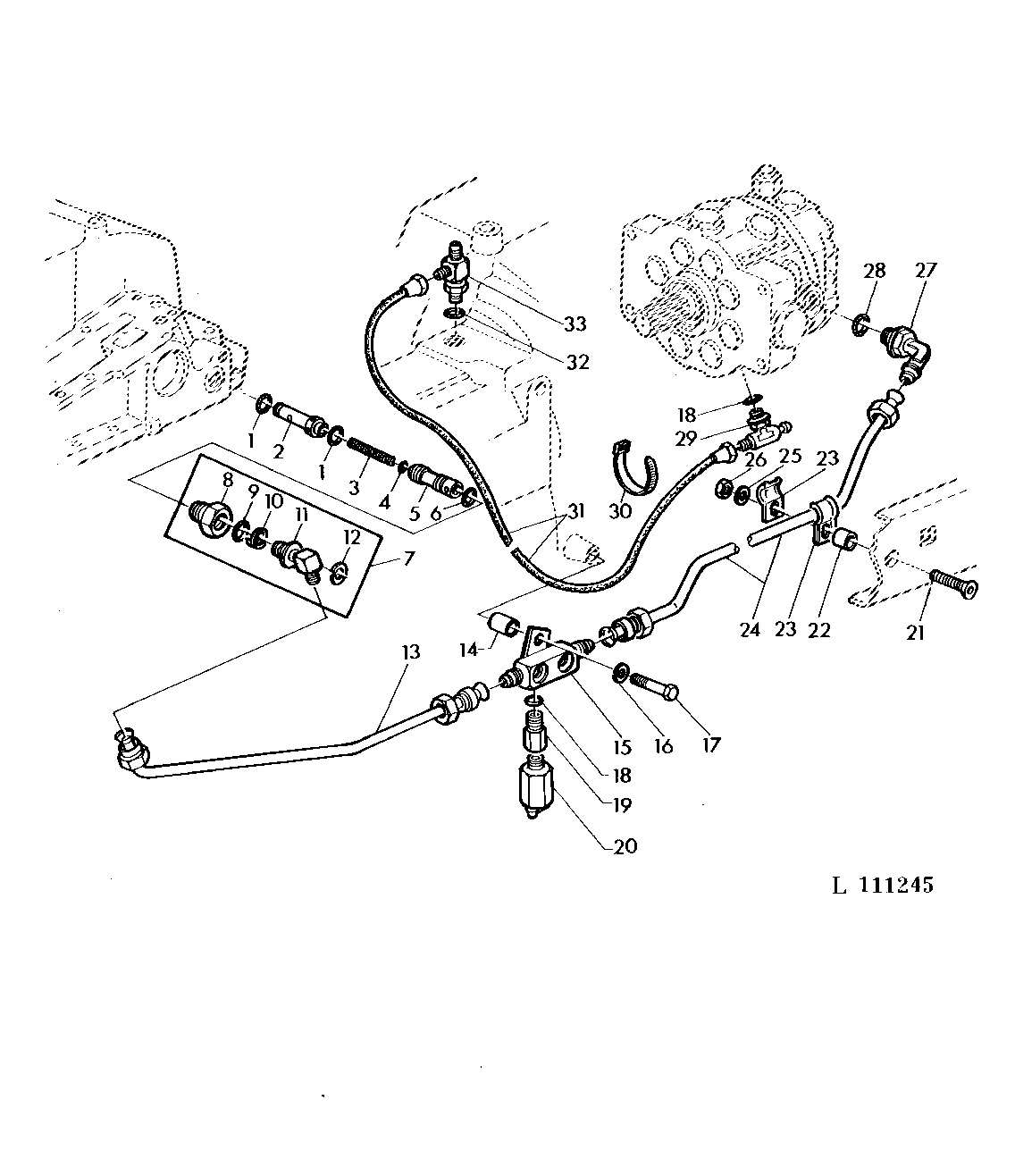

HYDRAULIC OIL LINES/FLOW CONTROL VALVE [02A19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U15192	2	O-Ring	-
2	R56741	1	CONTROL VALVE	-
3	R40072	1	SPRING	-
4	24H1283	1	Washer	7/32"X1/2"X.048"
5	AR63906	1	VALVE	-
6	R29936	1	O-Ring	-
7	AR74194	1	ELBOW FITTING	-
8	R61259	1	ADAPTER FITTING	-
9	R21722	1	O-Ring	-
10	R26546	1	BACK-UP RING	-
11	AR74195	1	ELBOW FITTING	-
12	A4275R	1	SNAP RING	-
13	AL35971	1	OIL LINE	REAR
14	28H1697	1	Spacer	3/8"X3/4"
15	AL36617	1	MANIFOLD	-
16	24H1309	1	Washer	13/32"X1-1/16"X.120"
17	19H3065	1	Cap Screw	3/8"X2"
18	R26287	2	O-Ring	-
19	L33870	1	ADAPTER FITTING	-
20	AL28023	1	PUSH SWITCH	-
21	R52028	1	CAP SCREW	-
22	28H1878	1	SPACER	3/8"X7/8"
23	R47576	2	CLAMP	-
24	AL35974	1	OIL LINE	FRONT
25	24H1303	1	WASHER	13/32"X11/16"X.060"
26	14H812	1	NUT	3/8"
27	AL37977	1	Elbow Fitting	-
28	U12547	1	O-Ring	(SUB FOR F3171R APPL)
29	AL37362	1	TEE FITTING	-
30	R44302	1	Tie Band	-
31	AR87535	1	OIL LINE	-
32	R26286	1	O-Ring	-
33	AR30762	1	Tee Fitting	-

HYDRAULIC OIL LINES/FLOW CONTROL VALVE [02A19]
