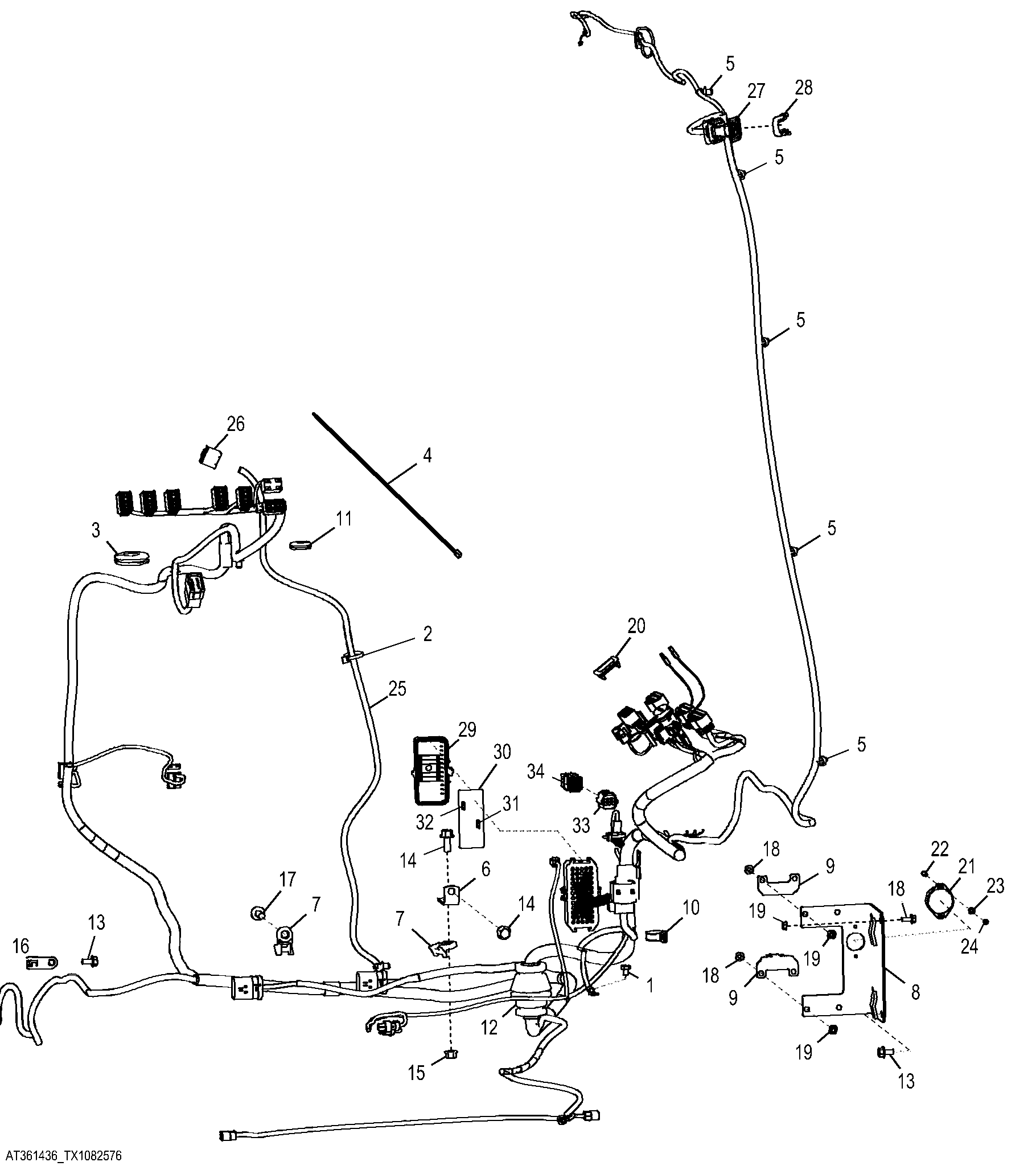

Side Console Wiring Harness Hardware

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7008	1	Cap Screw	M8 X 10
2	R44302	23	Tie Band	-
3	T46876	1	Grommet	-
4	H77698	2	Tie Band	-
5	T209627	27	Clamp	-
6	T237262	1	Bracket	-
7	N380408	2	Clamp	-
8	AT363372	1	Bracket	-
9	T269938	2	Bracket	-
10	H224073	3	Tie Band	-
11	R113023	1	Grommet	-
12	T143596	1	Grommet	-
13	19M7865	4	Screw	M8 X 16
14	19M7785	2	Screw	M10 X 25
15	14M7296	1	Flange Nut	M10
16	57M9432	1	Clamp	-
17	19M7786	1	Screw	M10 X 30
18	19M7775	5	Screw	M6 X 16
19	14M7636	5	Flange Nut	M6
20	M115279	1	Plug	-
21	AT434589	1	Audible Warning Alarm	-
22	19M8078	2	Cap Screw	M4 X 16
23	24M7502	2	Washer	5.300 X 10 X 1 mm
24	14M7100	2	Nut	M4
25	AT395268	1	Wiring Harness	-
25	AT425184	1	Wiring Harness	Operator Station Harness
26	57M9976	1	Elec. Connector Housing	Wiper Motor
27	57M10847	1	Elec. Connector Housing	Roof Inline
28	57M10796	1	Elec. Connector Accessory	-
29	57M12152	1	Elec. Connector Accessory	-
30	T333444	1	Label	-
31	57M8623	2	Fuse	25A
32	57M7688	5	Fuse	5A
33	57M10858	1	Elec. Connector Housing	Signal Control
34	57M10859	1	Elec. Connector Housing	-

Side Console Wiring Harness Hardware
