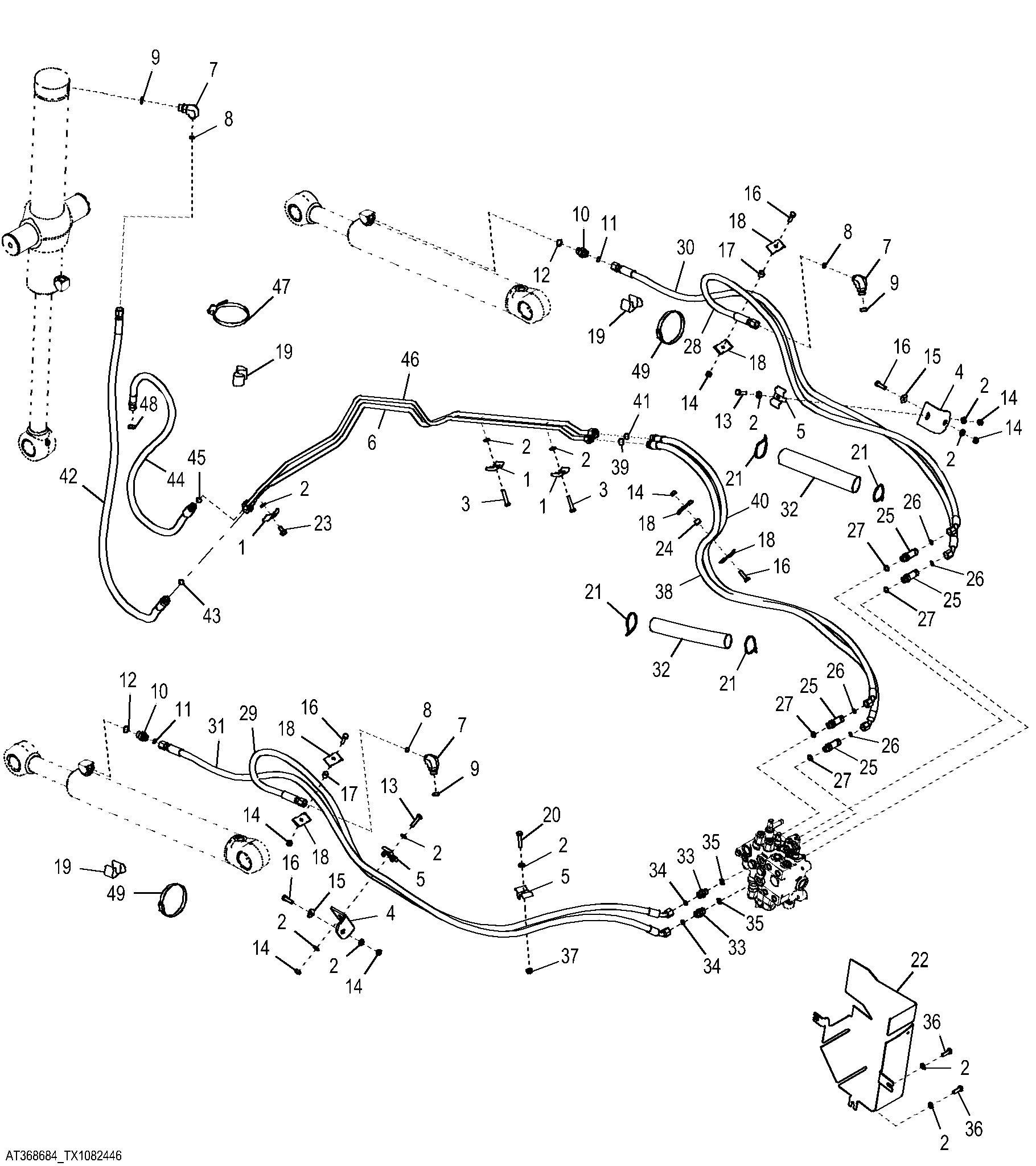

Loader Bucket and Boom Plumbing

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T217085	3	Clamp	-
2	24M7239	12	Washer	10.700 X 21 X 2.500 mm
3	19M7658	2	Cap Screw	M10 X 50
4	T165864	2	Angle	-
5	KV22609	3	Clamp	-
6	AT321152	1	Oil Line	-
7	38H1012	3	Elbow Fitting	-
8	T77857	3	O-Ring	-
9	R26906	3	O-Ring	-
10	38H1174	2	Adapter Fitting	-
11	T77857	2	O-Ring	-
12	R26906	2	O-Ring	-
13	19M8637	2	Cap Screw	M10 X 40
14	14M7274	7	Nut	M10
15	24M7296	2	Washer	10.500 X 30 X 2.500 mm
16	19M7550	5	Cap Screw	M10 X 35
17	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
18	R46919	6	Half Clamp	-
19	T105773	3	Guide	-
20	19M8600	1	Cap Screw	M10 X 50
21	H77698	6	Tie Band	-
22	T274840	1	Shield	-
23	19M7784	1	Screw	M10 X 20
24	T289413	1	Spacer	-
25	38H1213	4	Adapter Fitting	-
26	T77857	4	O-Ring	-
27	R26375	4	O-Ring	-
28	AT366497	1	Hydraulic Hose	-
29	AT366504	1	Hydraulic Hose	-
30	AT366496	1	Hydraulic Hose	-
31	AT366505	1	Hydraulic Hose	-
32	T153422	2	Hose Guard	-
33	38H1161	2	Adapter Fitting	-
34	T77857	2	O-Ring	-
35	R26375	2	O-Ring	-
36	19M7662	2	Cap Screw	M10 X 30
37	14M7296	1	Flange Nut	M10
38	AT429753	1	Hydraulic Hose	SUB FOR AT399584
39	T77858	1	O-Ring	-
40	AT399583	1	Hydraulic Hose	-
41	T77932	1	O-Ring	-
42	AT321153	1	Hydraulic Hose	SUB FOR AT411870
43	T77932	1	O-Ring	-
44	AT429754	1	Hydraulic Hose	SUB FOR AT411871
45	T77858	1	O-Ring	-
46	AT324234	1	Oil Line	SUB FOR AT321154
47	AT434390	1	Clamp	SUB FOR C16054
48	R26906	1	O-Ring	-
49	AT434396	2	Hose Clamp	-
