Fabricated Front Axle (000912 - 001248), (001299 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT404667	1	Front Axle	-
2	AT404668	1	Front Axle	INCLUDES (2) T301295
3	T301295	2	Bushing	-
4	T296603	1	Knuckle	-
5	T301296	4	Bushing	-
6	AZ33987	4	Seal	-
7	T296604	1	Knuckle	-
8	T298204	1	Tie Bar	-
9	T303459	2	Thrust Washer	-
10	T303460	2	Thrust Washer	-
11	T296605	2	Hub	Components Listed on Seperate Page
12	T298205	2	Kingpin	-
13	T311107	2	Dowel Pin	-
14	11H222	3	Cotter Pin	3/16" X 2"
15	T348662	1	Pin	SUB FOR T301298
16	T348658	1	Pin	SUB FOR T302685
17	T348660	1	Pin	SUB FOR T302686
18	T162396	6	Lubrication Fitting	-
19	22M7147	3	Set Screw	M10 X 16
20	T105740	2	Washer	-
21	14M7167	2	Lock Nut	M10
22	T303506	2	Shim	-
23	T303507	2	Shim	-
24	T309150	2	Shim	-
25	AT412093	1	Hydraulic Cylinder	-
26	T335264	4	Lock Plate	-
27	19M7598	12	Cap Screw	M4 X 10
28	AT375322	1	Pin	-
29	T18145	1	Bushing	-
30	T119912	1	Washer	-
31	19M7488	1	Cap Screw	M16 X 40
32	R46973	3	Thrust Washer	-
33	JD7801	1	Lubrication Fitting	-
34	JD7797	1	Lubrication Fitting	-
35	E12379	1	Nut	-
36	AT433969	1	Bracket	INCLUDES JD7797

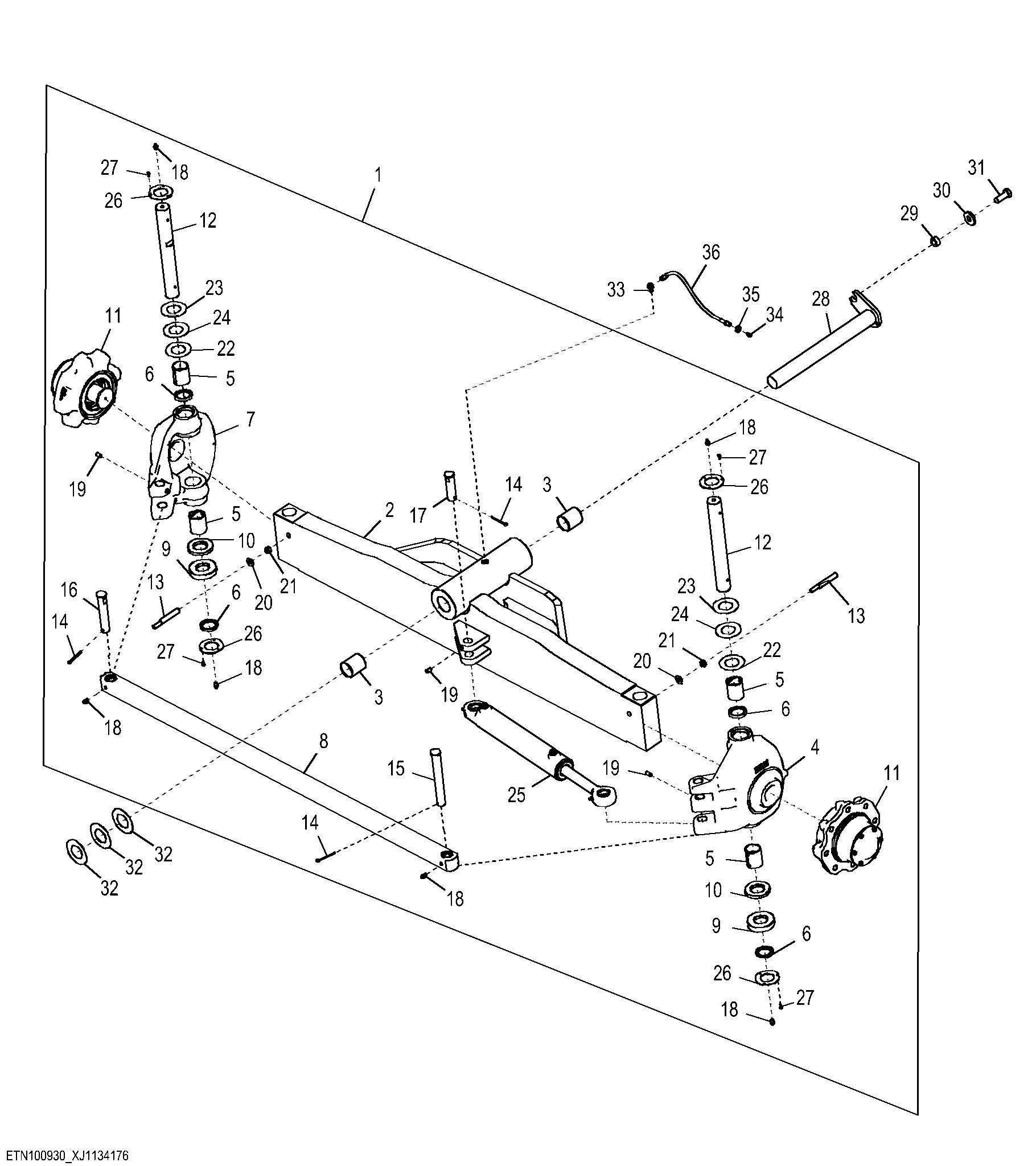

Fabricated Front Axle (000912 - 001248), (001299 - )

Нет текстового описания
