Bucket Cylinder Hydraulics (Standard Dipperstick)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT431065	1	Hydraulic Hose	SUB FOR AT405417, AT373944
2	AT325075	1	Oil Line	-
3	AT325076	1	Oil Line	-
4	T160376	2	Clamp	-
5	24M7239	2	Washer	10.700 X 21 X 2.500 mm
6	19M7662	2	Cap Screw	M10 X 30
7	14M7274	2	Nut	M10
8	T105773	1	Guide	-
9	T162004	4	Clamp	-
10	T287505	2	Strap	SUB FOR T162005
11	19M7802	4	Screw	M8 X 65
12	38H1162	1	Adapter Fitting	-
13	T77932	1	O-Ring	-
14	R26906	1	O-Ring	-
15	14M7298	4	Flange Nut	M8
16	AT363632	1	Hydraulic Hose	-
17	AT363633	1	Hydraulic Hose	-
18	T80306	1	Nut	-
19	T78716	1	Nut	-
20	38H1214	1	Adapter Fitting	-
21	T77932	1	O-Ring	-
22	R26906	1	O-Ring	-
23	R117879	1	Bushing	-
24	-	1	Part 24	CTL 1150 mm, MF DT5677
25	-	1	Part 25	CTL 550 mm, MF DT5677
26	AT431069	1	Hydraulic Hose	SUB FOR AT405418, AT363641
27	AT434390	1	Clamp	-
28	AT432506	1	Hose Clamp	-
29	AT401545	1	Hydraulic Hose	SUB FOR AT421287
30	AT401546	1	Hydraulic Hose	SUB FOR AT421289
31	T77858	4	O-Ring	-
32	-	1	Part 32	CTL 670 mm, MF DT5677
33	-	2	Part 33	CTL 1350 mm, MF DT5677

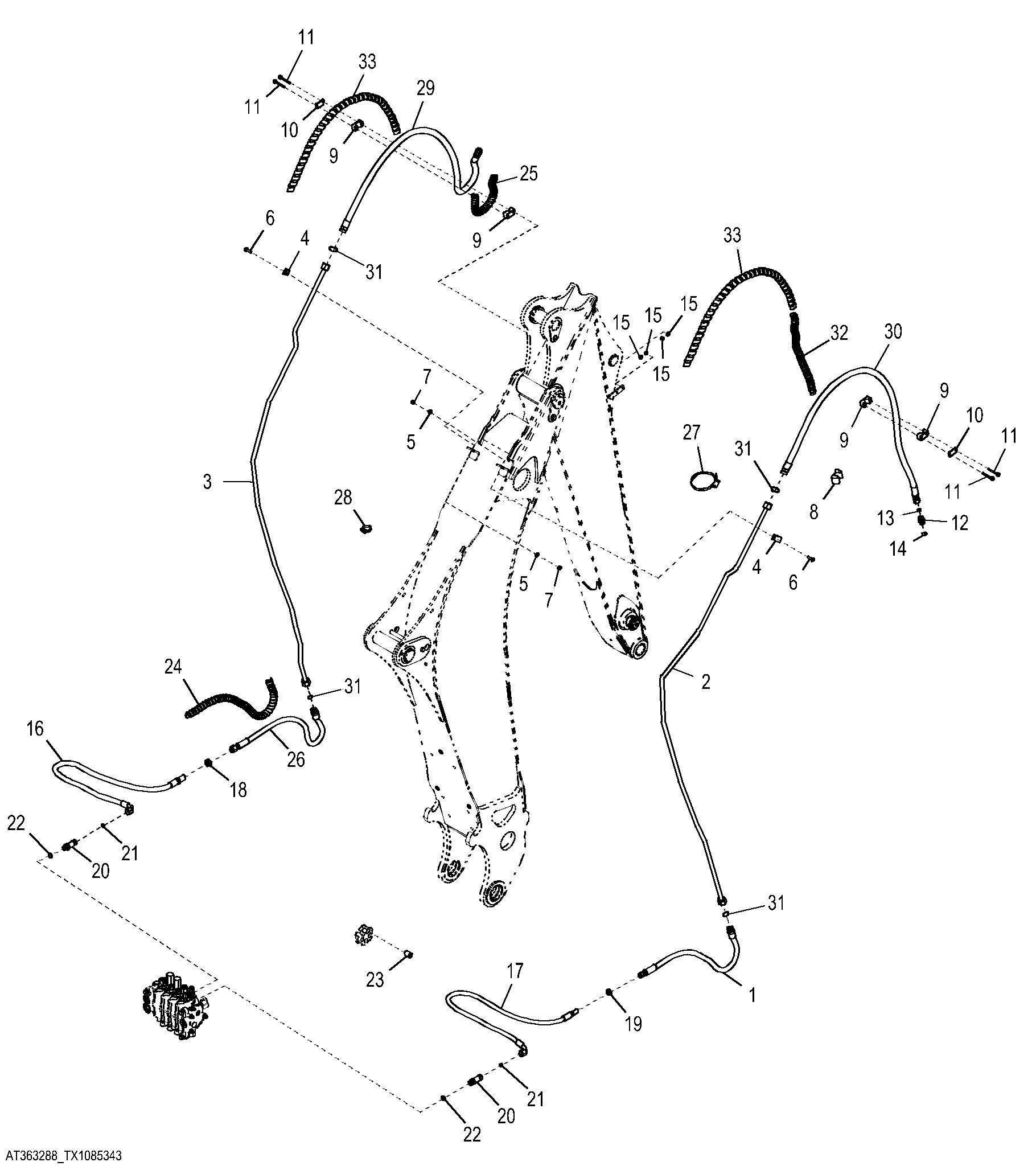

Bucket Cylinder Hydraulics (Standard Dipperstick)

Нет текстового описания
