Открытый узел

Boom And Crowd Plumbing

Boom And Crowd Plumbing

Boom And Crowd Plumbing

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

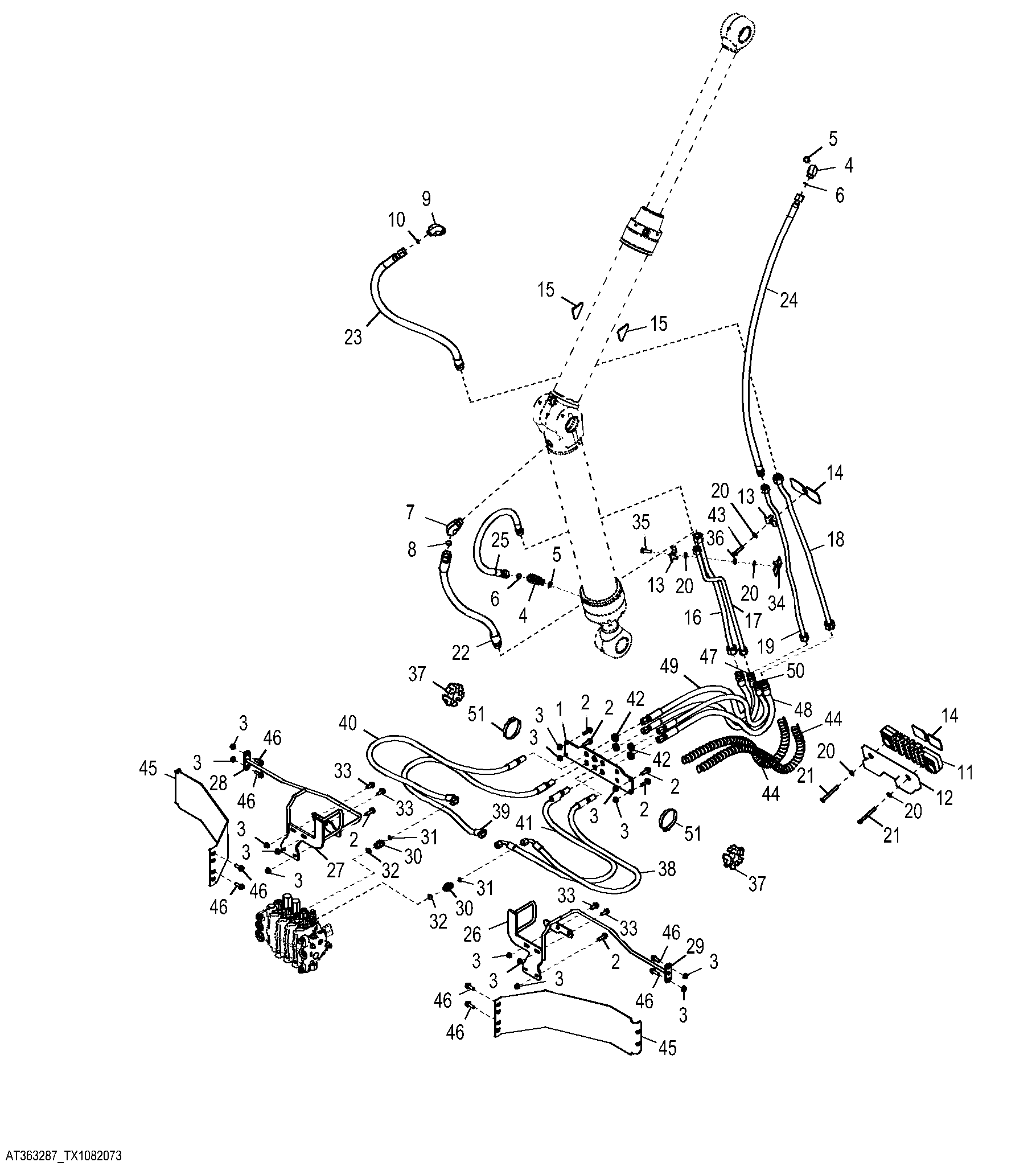

Boom And Crowd Plumbing

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T255262	1	Bracket	-
2	19M7835	8	Screw	M10 X 35
3	14M7296	20	Flange Nut	M10
4	38H1006	2	Elbow Fitting	-
5	R26906	2	O-Ring	-
6	T77932	2	O-Ring	-
7	38H1007	1	Elbow Fitting	-
8	T77858	1	O-Ring	-
9	38H1404	1	Elbow Fitting	-
10	T77932	1	O-Ring	-
11	AT357672	1	Clamp	-
12	AT177812	1	Stop	-
13	T278269	2	Clamp	-
14	T165740	2	Isolator	-
15	T165742	2	Isolator	-
16	AT400742	1	Oil Line	-
17	AT325158	1	Oil Line	-
18	AT325160	1	Oil Line	-
19	AT325161	1	Oil Line	-
20	24M7239	5	Washer	10.700 X 21 X 2.500 mm
21	19M8183	2	Cap Screw	M10 X 90
22	AT400741	1	Hydraulic Hose	-
22	T77858	1	O-Ring	Not illustrated
23	AT306662	1	Hydraulic Hose	Fabricate
24	AT174607	1	Hydraulic Hose	-
24	T77932	1	O-Ring	Not illustrated
25	AT179083	1	Hydraulic Hose	-
25	T77932	1	O-Ring	Not illustrated
26	AT411760	1	Bracket	SUB FOR AT400816
27	AT411761	1	Bracket	SUB FOR AT400819
28	AT385604	1	Guide	-
29	AT381192	1	Guide	-
30	38H1174	4	Adapter Fitting	-
31	T77857	4	O-Ring	-
32	R26906	4	O-Ring	-
33	19M7785	4	Screw	M10 X 25
34	T278268	1	Clamp	-
35	19M7550	1	Cap Screw	M10 X 35
36	14M7274	1	Nut	M10
37	T293809	2	Hose Clamp	-
38	AT369993	1	Hydraulic Hose	-
39	AT369975	1	Hydraulic Hose	-
40	AT400745	1	Hydraulic Hose	-
40	T77857	1	O-Ring	Not illustrated
41	T77857	1	O-Ring	Not illustrated
41	AT400744	1	Hydraulic Hose	-
42	T78716	4	Nut	-
43	19M7572	1	Cap Screw	M10 X 45
44	T322479	2	Hose Guard	-
45	T333677	2	Plate	SUB FOR T263787 AND T263788
46	19M7786	8	Screw	M10 X 30
47	AT431064	1	Hydraulic Hose	SUB FOR AT405416, AT363614
47	T77932	1	O-Ring	Not illustrated
48	AT431065	1	Hydraulic Hose	SUB FOR AT405417
48	T77858	1	O-Ring	Not illustrated
49	AT431066	1	Hydraulic Hose	SUB FOR AT405419, AT400743
49	T77858	1	O-Ring	Not illustrated
50	AT431067	1	Hydraulic Hose	SUB FOR AT405420, AT400746
50	T77858	1	O-Ring	Not illustrated
51	AT434393	2	Clamp	-
