Открытый узел

VERTICAL AIR STACK [01D06]

VERTICAL AIR STACK [01D06]

VERTICAL AIR STACK [01D06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

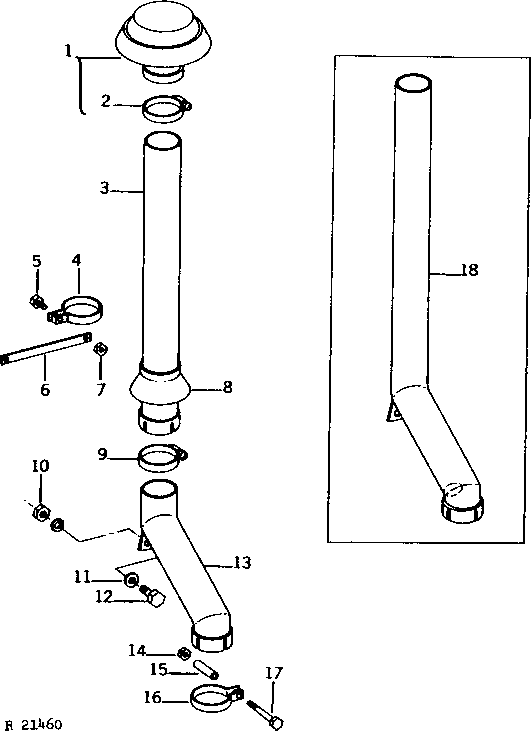

VERTICAL AIR STACK [01D06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR72337	1	Cap	(SUB FOR AR43998)
2	TY22475	1	Clamp	(SUB FOR C16054)
3	R49526	1	AIR INTAKE STACK	-
4	R49104	1	Clamp	-
5	19H1732	1	Cap Screw	3/8" X 1-1/4"
6	R49105	1	STRAP	(ALSO ORDER R49104) (SUB FOR R47922)
7	14H1076	1	Nut	3/8"
8	R51526	1	SEAL	-
9	TY22475	1	Clamp	(SUB FOR C16054)
10	12H304	2	Lock Washer	3/8"
10	14H1076	2	Nut	3/8"
11	24M7096	2	Washer	10.500 X 18 X 1.600 MM
12	19H2284	2	Cap Screw	3/8" X 7/8"
13	AR53378	1	EXHAUST PIPE	(NLA)
14	14H1076	1	Nut	3/8"
15	28H207	1	Bushing	3/8" X 2-3/8"
16	R49103	1	CLAMP	(SUB FOR R47921)
17	19H1925	1	Cap Screw	3/8" X 4-1/4"
18	AR50843	1	EXTENSION	(NLA)
..	AR50840	1	AIR DUCT	(NLA)
