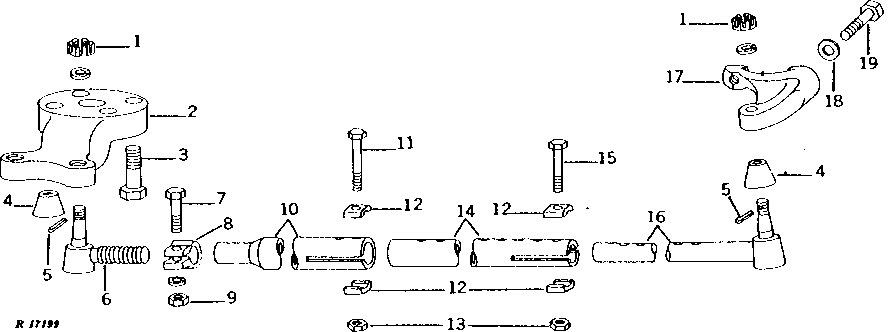

STEERING ARMS AND TIE RODS (POWER FRONT WHEEL DRIVE) [02J03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H294	4	Lock Washer	5/8"
1	14H918	4	NUT	5/8"
2	R27808	1	ARM	-
3	19H2663	4	CAP SCREW	3/4" X 2-1/8"
4	R40589	4	COVER	-
5	11M7015	4	Cotter Pin	3.200 X 25 MM
6	AR27351	2	BALL JOINT	INNER
6	JD7806	2	Lubrication Fitting	90°
7	19H1802	2	CAP SCREW	7/16" X 1-7/8"
8	R28023	2	CLAMP	-
9	14H1047	2	Nut	7/16"
9	12H293	2	Lock Washer	7/16"
10	R28021	2	TUBE	OUTER (1626MM (64") TO 2083MM (82") TREAD)
10	R47843	2	TUBE	OUTER (1778MM (70") TO 2235MM (88") TREAD)
11	19H2128	4	CAP SCREW	3/8" X 3"
12	R28024	16	Half Clamp	-
13	T11234	8	Lock Nut	-
14	R31573	2	TUBE	INNER
15	19H1733	4	CAP SCREW	3/8" X 2-1/2"
16	AR51584	2	TIE ROD ASSEMBLY	OUTER, (SUB FOR AR27350)
16	JD7797	2	Lubrication Fitting	-
17	R44009	1	ARM	R.H.
17	R44010	1	ARM	L.H.
18	R1836R	4	Washer	-
19	19H2233	4	CAP SCREW	5/8" X 3-1/2"
