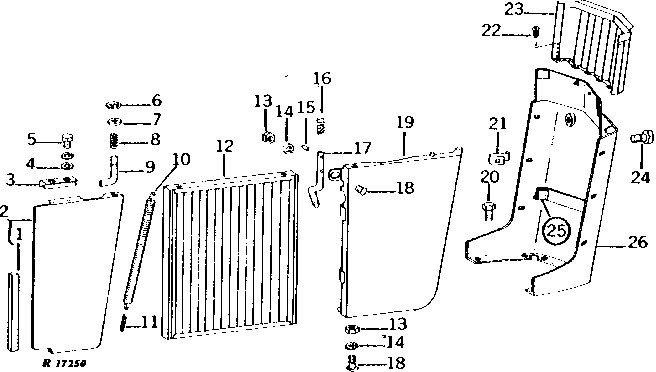

SIDE SHIELDS, GRILLES, PANEL, AND FRONT PLATE [02J18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	15 X 25 X 254MM (1/2" X 1" X 10") (MAKE FROM R30936)
2	AR49200	1	SHIELD	R.H. SIDE (NLA)
2	AR49201	1	SHIELD	L.H. SIDE (NLA)
3	R41983	2	SPRING	-
4	24H1286	4	Washer	9/32" X 1/2" X 1/16"
5	19H2479	4	Cap Screw	1/4" X 3/8"
5	12H302	4	Lock Washer	1/4"
6	R72654	2	Snap Ring	(SUB FOR R27507)
7	24H1286	2	Washer	9/32" X 1/2" X 1/16"
8	R28783	2	Compression Spring	-
9	R27506	2	PIN	-
10	R35769	2	SPRING	-
11	11M7084	2	Cotter Pin	5 X 25 MM
12	AR48488	2	GRILLE	-
13	14H1076	4	Nut	3/8"
14	12H304	4	Lock Washer	3/8"
15	34H387	4	Spring Pin	3/16" X 3/4"
16	B161R	2	SPRING	-
17	R26702	1	ROD	R.H.
17	R26703	1	ROD	L.H.
18	03H1765	4	Bolt	3/8" X 3/4"
19	AR48398	1	PANEL	R.H. SIDE (NLA)
19	AR48399	1	PANEL	L.H. SIDE (NLA)
20	19H1815	8	Cap Screw	1/2" X 1-1/4"
21	R26694	6	CLIP	-
22	37H84	6	Screw	1/4" X 3/4"
23	AR48449	1	GRILLE	-
24	19H2009	2	CAP SCREW	3/4" X 1-5/8"
25	-	4	Part 29	3.17 X 38 X 83MM (1/8" X 1-1/2" X 3-1/4") (MAKE FROM R21736)
26	AR48681	1	PLATE	FRONT (NLA)

SIDE SHIELDS, GRILLES, PANEL, AND FRONT PLATE [02J18]
