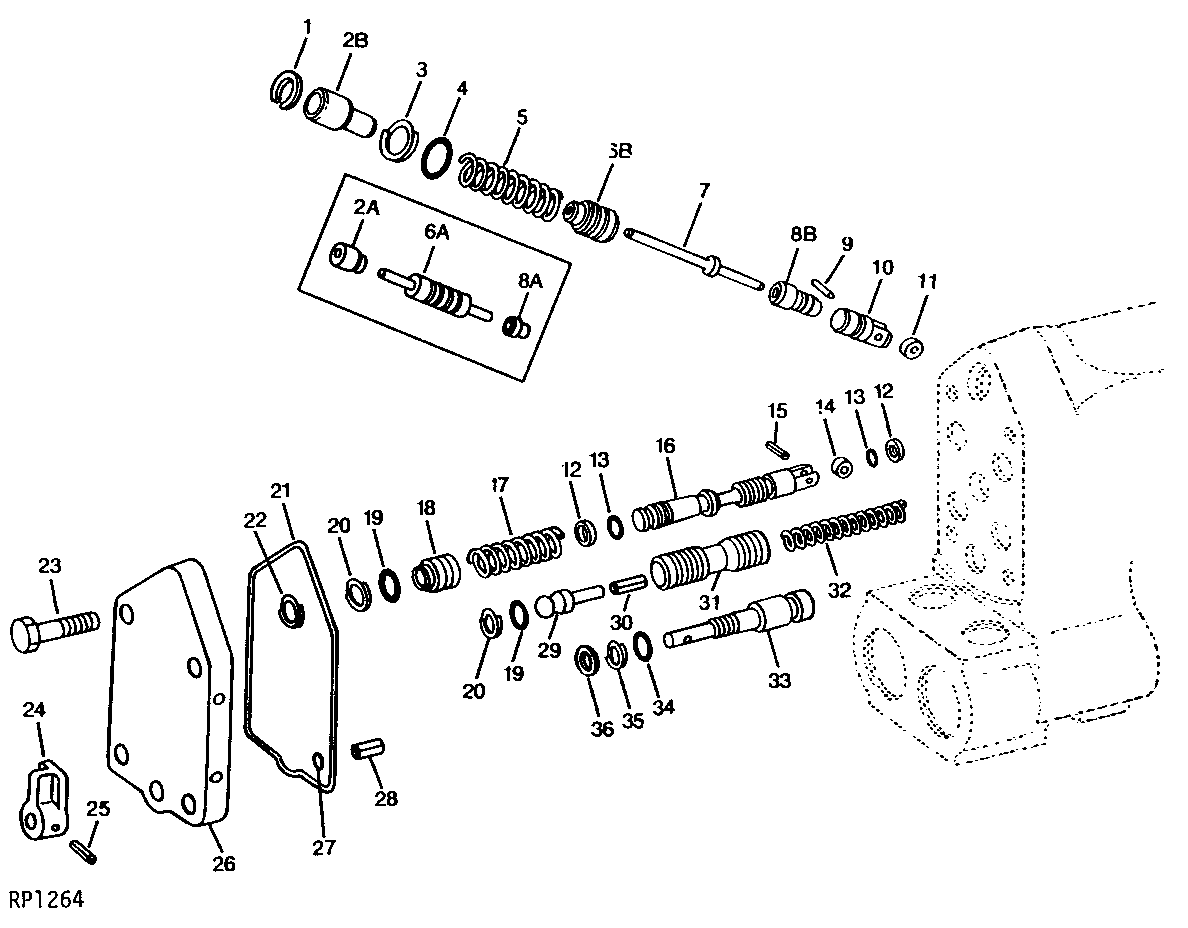

SELECTIVE CONTROL VALVE HOUSING VALVES [02H06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R46722	1	Snap Ring	-
3	R26546	1	BACK-UP RING	-
4	B2762R	1	O-Ring	-
5	R41055	1	SPRING	-
7	R55398	1	PIN	(SUB FOR R48981)
9	34H241	1	Spring Pin	1/8" X 3/8"
9	R51411	1	Pin	-
10	R51410	1	CAM FOLLOWER	-
10	R45016	1	FOLLOWER	(SUB FOR R40903) (SUB R51410, R51409 AND R51411)
11	R51409	1	SPACER	-
11	R41613	1	WASHER	(SUB R51409)
12	R26484	6	Back-Up Ring	-
13	R65286	6	O-RING	(SUB FOR A3917R, THIS APPLICATION)
14	R41613	4	WASHER	(SUB R51409)
14	R51409	4	SPACER	-
15	34H242	4	Spring Pin	1/8" X 7/16"
16	AR52629	4	VALVE	(SUB AR86535)
16	AR86535	4	Valve	SUB. FOR AR56120 (OR AR78396)
16	AR45647	4	VALVE	(SUB AR86535)
17	R65501	2	Spring	RETURN
17	R65502	2	Spring	PRESSURE, (SUB FOR R44310)
18	R66416	4	Bushing	(SUB FOR R41156)
19	R27166	4	O-Ring	-
20	R41057	4	BACK-UP RING	-
21	R74695	1	Washer	(USE WITH R59629)
22	R26149	6	PACKING	-
23	19H1732	4	Cap Screw	3/8" X 1-1/4"
24	R62652	1	Arm	(SUB FOR R41338)
25	34H231	1	SPRING PIN	3/32" X 3/4"
26	AR85628	1	COVER	(MARKED R59629) (USE WITH R65284)
26	AR40688	1	COVER	(MARKED R40899 OR R49708) (USE WITH R40499)
27	R34812	1	O-Ring	-
28	34H275	1	Spring Pin	3/16" X 1/2"
29	R66916	1	STOP	(USE WITH R59629)
30	34H284	1	Spring Pin	3/16" X 1-1/4"
31	R41154	1	VALVE	FLOW CONTROL, (SUB R52549)
31	R52549	1	SHUT-OFF VALVE	FLOW CONTROL
32	R41549	1	SPRING	-
33	R65289	1	VALVE	METERING, (USE WITH R65284)
33	R52548	1	VALVE	METERING, (USE WITH R40499)
33	R41149	1	VALVE	METERING, (SUB R52548 AND R52549)
34	P46051	1	O-Ring	-
35	R40937	1	Back-Up Ring	-
36	R41339	1	Shim	-
2A	AR48933	1	GUIDE	(SUB AR52394)
2B	R48979	1	GUIDE	(SUB R55397 AND R55398)
6A	AR40939	1	PISTON	(SUB AR52394)
6B	R48980	1	PISTON	-
8A	AR40744	1	GUIDE	-
8B	R48978	1	GUIDE	-

SELECTIVE CONTROL VALVE HOUSING VALVES [02H06]
