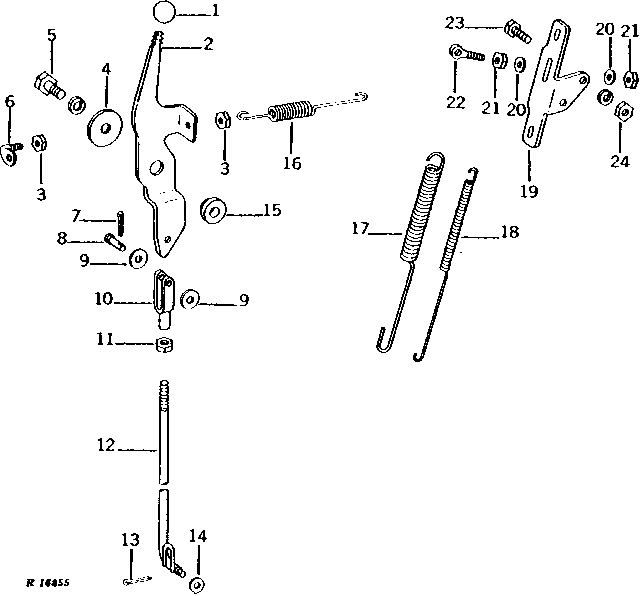

PTO CLUTCH VALVE CONTROL LINKAGE (SYNCRO-RANGE) [02B09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R40948	1	KNOB	-
2	R41370	1	LEVER	-
3	14H732	2	Nut	3/8"
4	F2912R	1	WASHER	-
5	19H2354	1	Cap Screw	9/16" X 1-1/4"
5	12H317	1	Lock Washer	9/16"
6	R48102	1	STUD	-
7	11M7081	1	Cotter Pin	0.098" X 0.787"
8	R65563	1	Pin Fastener	(SUB FOR C1067R)
9	24H1309	2	Washer	13/32" X 1-1/16" X 0.120"
10	L324T	1	Yoke	-
11	14H774	1	Nut	3/8"
12	AR48448	1	ROD	-
13	11M7059	1	Cotter Pin	3.200 X 20 MM
14	24H1136	1	Washer	11/32" X 11/16" X 0.065"
15	R26574	1	WASHER	-
16	R48101	1	SPRING	-
17	R42511	1	SPRING	-
18	R42509	1	SPRING	-
19	R46313	1	BRACKET	-
20	24H1309	2	Washer	13/32" X 1-1/16" X 0.120"
21	14H1076	2	Nut	3/8"
22	R42512	1	EYEBOLT	-
23	19H2284	2	Cap Screw	3/8" X 7/8"
24	14H1076	1	Nut	3/8"
24	12H304	1	Lock Washer	3/8"

PTO CLUTCH VALVE CONTROL LINKAGE (SYNCRO-RANGE) [02B09]

Нет текстового описания
