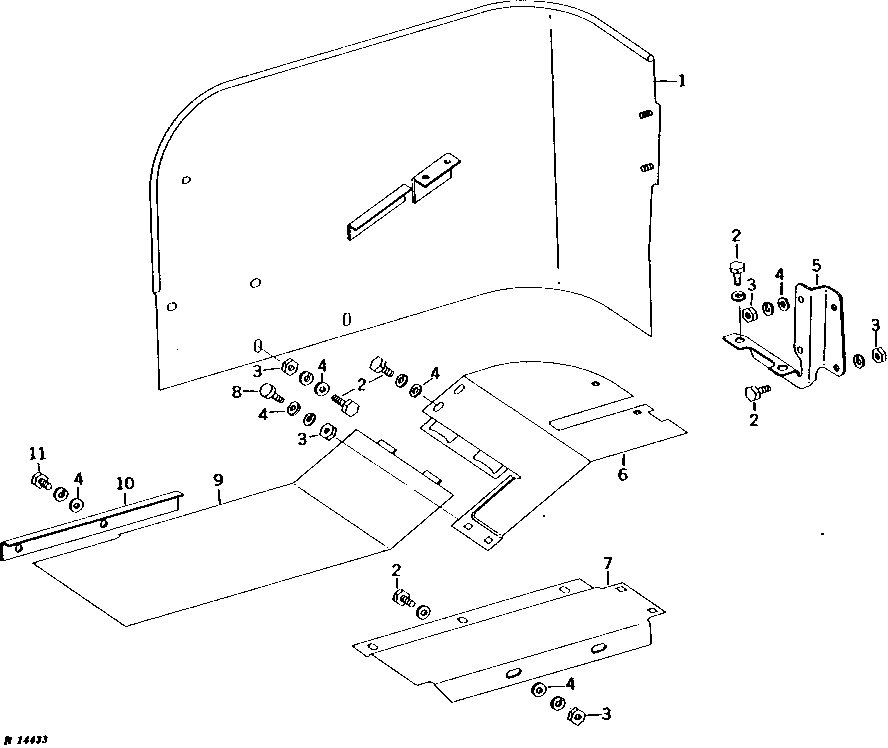

OPERATOR SHIELDS, EXTENSIONS, AND BATTERY BOX COVER (STANDARD) [03C24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR41137	1	SHIELD	R.H. (NLA)
1	AR41138	1	SHIELD	L.H. (NLA)
2	19H1936	16	Cap Screw	3/8" X 3/4"
2	12H304	16	Lock Washer	3/8"
3	14H1076	11	Nut	3/8"
4	24H1305	10	Washer	13/32" X 13/16" X 0.065"
5	AR48900	1	SUPPORT	L.H. (NLA)
5	AR48899	1	SUPPORT	R.H. (NLA)
6	AR48964	1	EXTENSION	L.H. (NLA)
6	R41253	1	EXTENSION	R.H. (NLA)
7	R41451	1	EXTENSION	R.H. (NLA)
8	03H1765	4	Bolt	3/8" X 3/4"
8	12H304	4	Lock Washer	3/8"
9	AR42989	1	COVER	(NLA)
10	AR41174	1	SUPPORT	(NLA)
11	19H1936	2	Cap Screw	3/8" X 3/4"
11	12H304	2	Lock Washer	3/8"

OPERATOR SHIELDS, EXTENSIONS, AND BATTERY BOX COVER (STANDARD) [03C24]
