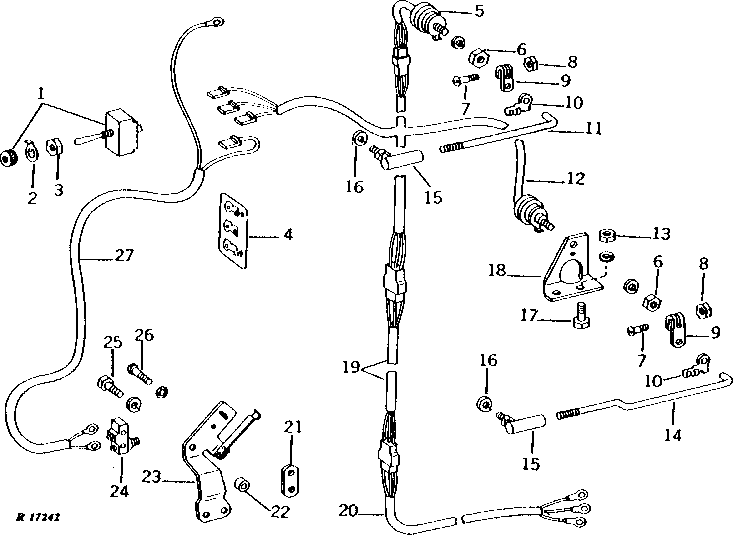

ELECTRICAL SWITCHES AND WIRING (POWER FRONT WHEEL DRIVE) (SYNCRO-RANGE) [01G09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR53938	1	TOGGLE SWITCH	(SUB FOR AR45312) (NLA)
2	R44096	1	Lock Plate	-
3	R44097	1	Nut	-
4	R44094	1	LABEL	(NLA)
5	AR46062	1	SWITCH	(NLA)
5	AR49433	1	SWITCH	(NLA)
6	R44025	2	Nut	-
6	12H292	2	Lock Washer	1/2"
7	21H1315	2	Screw	0.164" X 3/4"
8	T19977	2	LOCK NUT	-
9	R42985	2	ARM	ROTARY
10	R42984	2	CLIP	-
11	R42986	1	BOLT	SPEED RANGE, (NLA)
12	AR46063	1	SWITCH	(NLA)
12	AR49432	1	SWITCH	(NLA)
12	R28193	1	Grommet	-
12	R41439	3	Grommet	-
13	14H1076	2	Nut	3/8"
13	12H304	2	Lock Washer	3/8"
14	R49785	1	ROD	SPEED RANGE, (SUB FOR R42987) (NLA)
15	AR45316	2	BALL JOINT	-
16	12H246	2	LOCK WASHER	0.190"
17	19H2284	2	Cap Screw	3/8" X 7/8"
18	R42988	1	BRACKET	(NLA)
19	AR49298	1	WIRING HARNESS	CONTROL SWITCH TO CONTROL VALVE
20	AR45734	1	WIRING HARNESS	CONTROL VALVE
20	A5172R	1	CLIP	-
20	R41439	1	Grommet	-
21	R44016	1	STRAP	-
22	28H1519	1	Washer	0.493" X 0.675" X 3/8"
23	AR49303	1	BRACKET	(NLA)
24	R44017	1	SWITCH	-
25	19H1732	1	Cap Screw	3/8" X 1-1/4"
25	12H304	1	Lock Washer	3/8"
26	21H1348	2	Screw	0.138" X 1-1/8"
26	12H321	2	Washer	0.138"
27	AR49342	1	WIRING HARNESS	CIRCUIT BREAKER TO CLUTCH PEDAL SWITCH, (SUB FOR AR45389) (NLA)
27	R41439	1	Grommet	-
..	R44302	1	Tie Band	-

ELECTRICAL SWITCHES AND WIRING (POWER FRONT WHEEL DRIVE) (SYNCRO-RANGE) [01G09]

Нет текстового описания
