Открытый узел

CONTROL SUPPORT AND COVERS [03C19]

CONTROL SUPPORT AND COVERS [03C19]

CONTROL SUPPORT AND COVERS [03C19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

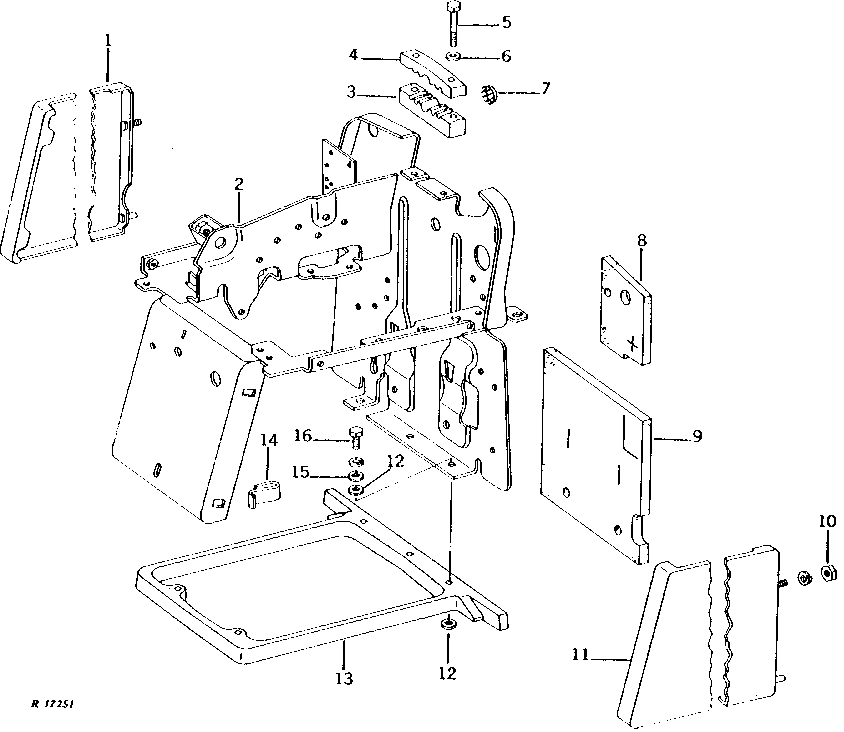

CONTROL SUPPORT AND COVERS [03C19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR40585	1	COVER	L.H.
2	AR51071	1	SUPPORT	(NLA)
3	R41442	1	CLAMP	LOWER
4	R41438	1	CLAMP	UPPER
5	19H2334	2	Cap Screw	1/4" X 2-1/2"
6	24H1287	2	Washer	9/32" X 5/8" X 0.065"
7	R36590	1	PLUG	-
8	R41435	1	PAD	UPPER
9	R41436	1	PAD	LOWER
10	14H785	2	Nut	5/16"
10	12H303	2	Lock Washer	5/16"
11	AR40584	1	COVER	R.H.
11	-	1	Part 13	25 X 25 X 102MM (1" X 1" X 4") (MAKE FROM R30937)
12	R48378	10	Washer	(A)
13	R46646	1	SPACER	(NLA)
14	R42275	4	CLIP	-
15	A4624R	5	Washer	(A)
16	19H1765	5	Cap Screw	3/8" X 1-3/4"
16	R40235	5	CAP SCREW	(A)
16	12H304	5	Lock Washer	3/8"
..	R45395	1	FOAM PAD	(A) UPPER (NLA)
..	R45396	1	FOAM PAD	(A) CENTER (NLA)
..	R45397	1	Insulator	(A)
