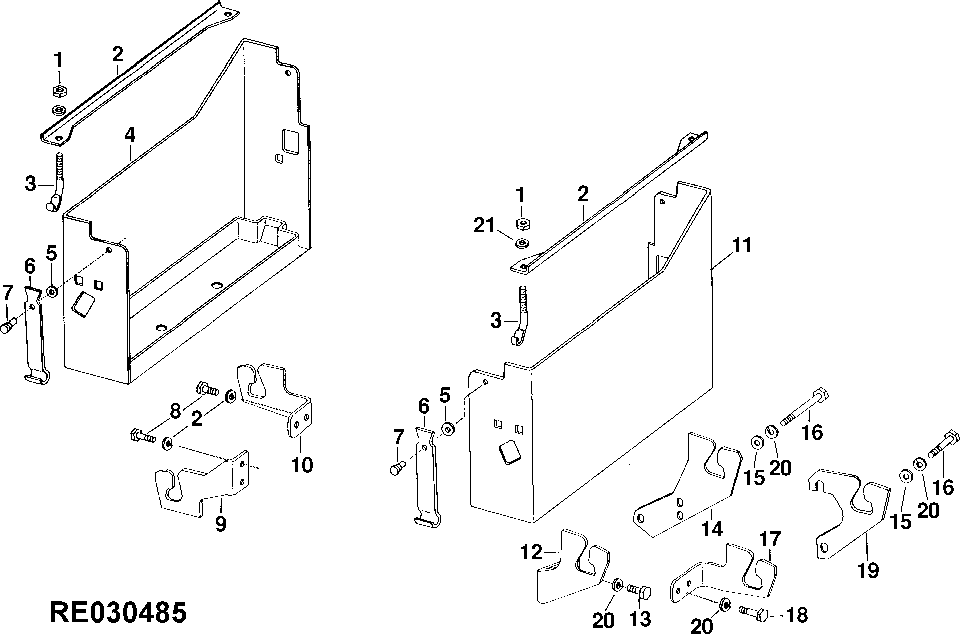

BATTERY BOXES (ROW-CROP [03C04]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H786	4	Nut	1/4"
2	T104373	2	ANGLE	(SUB FOR R40423)
3	R30805	4	HOOK BOLT	-
4	AR40674	1	BATTERY BOX	L.H.
5	24H1283	4	Washer	7/32" X 1/2" X 0.049"
6	R27084	2	CLAMP	FRONT
6	R34958	2	LATCH	(INCLUDES R27084, R27085, R34958 AND 24H1283) REAR
7	R27085	4	RIVET	-
8	19H2284	4	Cap Screw	3/8" X 7/8"
8	12H304	4	Lock Washer	3/8"
9	R40876	1	SUPPORT	REAR, L.H.
10	R40875	1	SUPPORT	(NLA) FRONT, L.H.
11	AR40673	1	BATTERY BOX	R.H.
12	R40876	1	SUPPORT	REAR, R.H.
13	19H2284	2	Cap Screw	3/8" X 7/8"
13	12H304	2	Lock Washer	3/8"
14	R40844	1	SUPPORT	(B) (NLA) FRONT, R.H.
15	R57696	2	Washer	(B)
16	19H3175	2	Cap Screw	(B) 3/8" X 3-5/8", HS, SAE 8
16	12H304	2	Lock Washer	(B) 3/8", (SUB FOR R1870R)
17	R40842	1	SUPPORT	(A) FRONT, R.H.
18	19H2284	2	Cap Screw	(A) 3/8" X 7/8"
19	R44003	1	SUPPORT	(B) (NLA) FRONT, R.H. (POWER FRONT WHEEL DRIVE)
20	12H304	2	Lock Washer	(A) 3/8"
21	24H1821	4	Washer	9/32" X 47/64" X 1/16"
