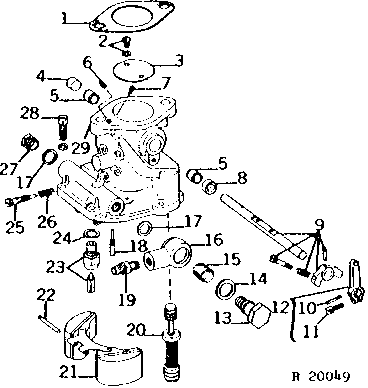

UPPER CARBURETOR, FLOAT, AND THROTTLE SHAFT (ZENITH) [01E23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26499	1	GASKET	-
2	AR49512	2	SCREW	(A)
3	R47024	1	PLATE	(A)
4	R54787	1	PLUG	(A)
5	AR63293	2	NEEDLE BEARING	(A)
6	H81550	1	SCREW	(A)
7	R13005	1	JET	(A) (SUB AR13003)
8	R47021	1	SEAL	-
9	AR63295	1	SHAFT	(A)
10	H21031	1	PIN	(A) (SUB FOR R47031)
11	H21048	1	SCREW	(A)
12	AR49515	1	LEVER	(A)
13	R47026	1	RETAINER	(A)
14	R47028	1	WASHER	(A)
15	R47027	1	SCREEN	(A)
16	R47025	1	HOUSING	(A)
17	H21058	2	WASHER	-
18	R13044	1	NOZZLE	-
19	R47023	1	FITTING	(A)
20	AR49527	1	PUMP	(A)
21	AR49513	1	FLOAT	-
22	R47029	1	SHAFT	(A)
23	AR63294	1	VALVE	(A)
24	R47043	1	WASHER	(A)
24	-	1	Part 25	( R56395 NLA)
25	H20954	1	NEEDLE	-
26	H20923	1	SPRING	(A)
27	H31660	1	FITTING	(A)
28	AR49514	6	SCREW	(A)
29	-	1	Part 30	(SUB AR60383)
..	AR60383	1	CARBURETOR	(A)
..	AR49530	1	KIT	(REPAIR)

UPPER CARBURETOR, FLOAT, AND THROTTLE SHAFT (ZENITH) [01E23]

Нет текстового описания
