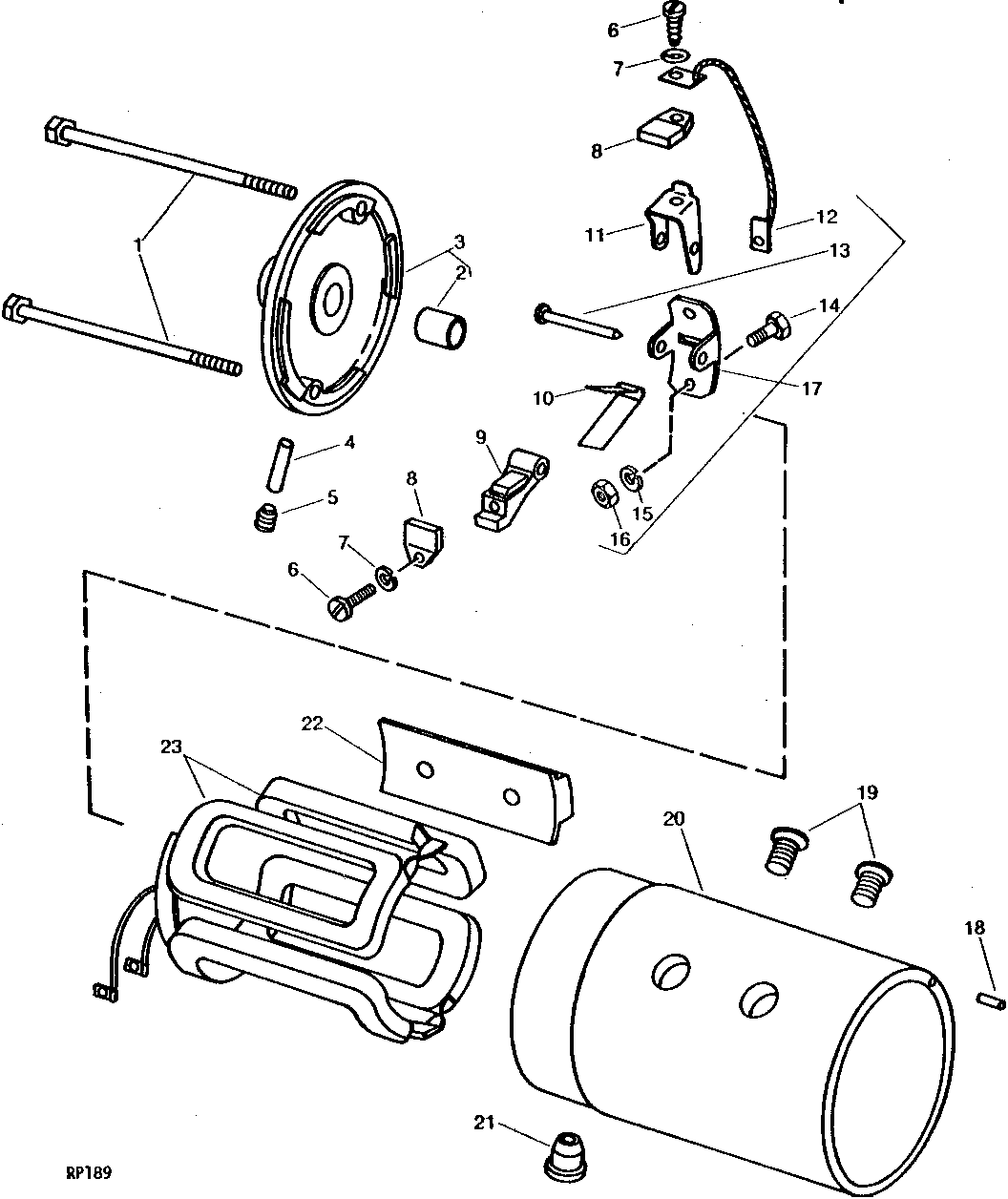

STARTER MAIN FRAME, COIL, AND COMMUTATOR END FRAME (AR60085) [02D10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R11243	2	CAP SCREW	-
2	R61932	1	BUSHING	(SUB FOR T11739)
3	R11238	1	END PLATE	-
4	H23193	1	FELT	-
5	30H9	1	Plug	3/4"
6	37H78	4	SCREW	0.164" X 3/4"
7	12M7084	4	Lock Washer	4.300 MM
8	R11239	4	BRUSH	-
9	T739T	2	HOLDER	-
10	T740T	2	SPRING	-
11	T738T	2	HOLDER	-
12	AT514T	2	WIRING LEAD	-
13	T736T	2	PIN FASTENER	-
14	21H1301	4	SCREW	0.190" X 1/2"
15	12H246	4	LOCK WASHER	0.190"
16	14H778	4	Nut	0.190"
17	AT516T	2	KIT	-
17	12H315	1	Lock Washer	0.164"
17	21H1292	1	SCREW	0.164" X 1/4"
18	R11087	1	DOWEL PIN	-
19	21H1280	8	SCREW	3/8" X 3/4"
20	-	1	Part 22	(ORDER TY6722)
21	R11236	1	GROMMET	-
22	T11680	4	SHOE	-
23	R11237	1	FIELD WINDING COIL	-
23	12M7060	1	Washer	0.209"
23	21H1298	1	Screw	0.190" X 3/8"
..	AR60085	1	STARTER MOTOR	(SUB TY6722)
..	TY6722	1	STARTER MOTOR	(REMANUFACTURED) (SUB FOR AR60085)

STARTER MAIN FRAME, COIL, AND COMMUTATOR END FRAME (AR60085) [02D10]

Нет текстового описания
