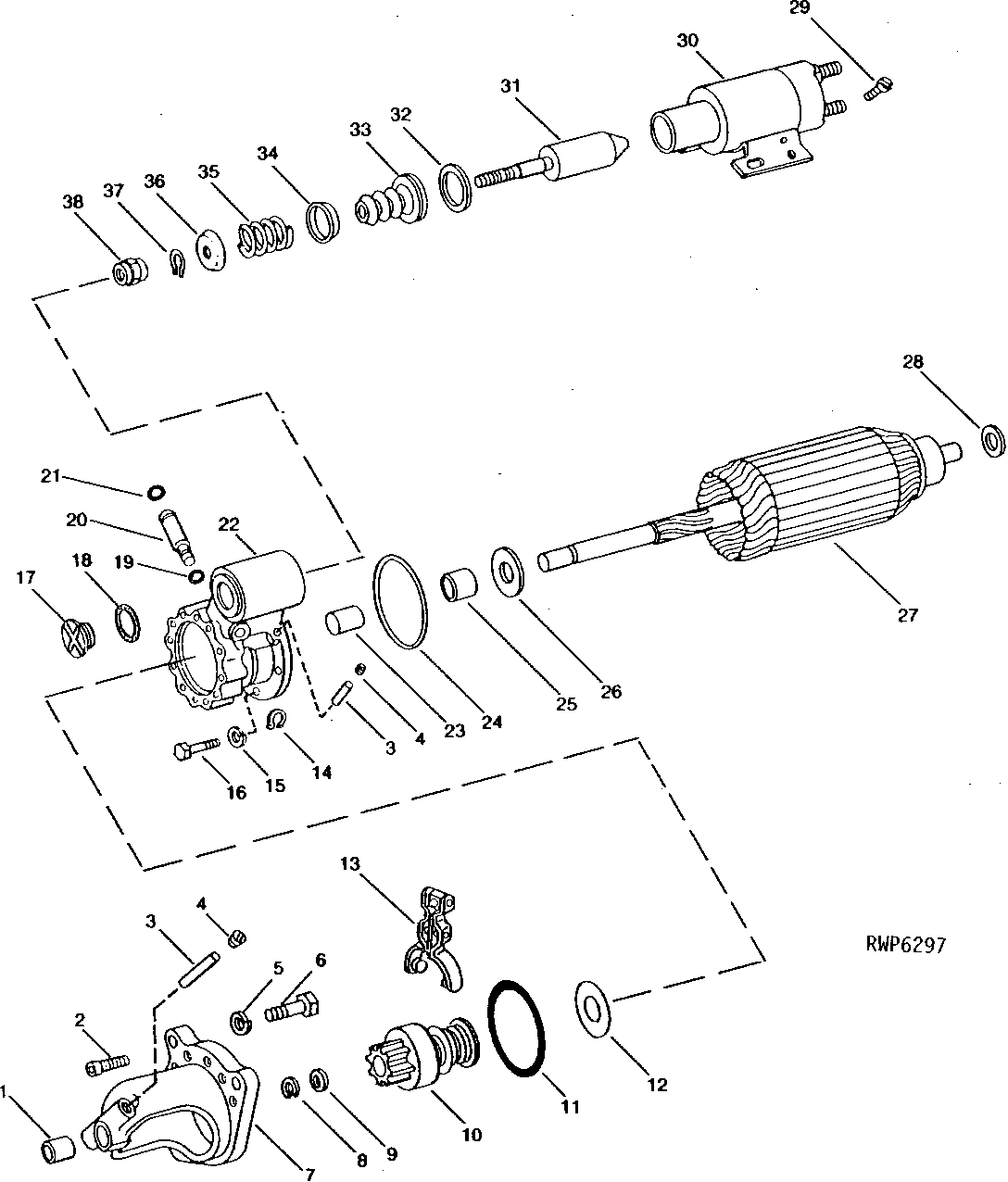

STARTER, ARMATURE, DRIVE END HOUSING AND DRIVE (AR78538) [02D20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T11743	1	BUSHING	-
2	R62674	2	Screw	-
3	R40337	2	WICK	-
4	15H566	2	PIPE PLUG	1/8"
5	12H301	3	Lock Washer	1/2"
6	19H1721	3	CAP SCREW	1/2" X 1-1/2"
7	AR77259	1	HOUSING	-
8	R11117	1	SNAP RING	-
9	R48976	1	STOP	-
10	AR88880	1	STARTER MOTOR DRIVE	(SUB FOR AR76841)
11	R62673	1	O-Ring	-
12	R11095	1	WASHER	-
13	AR77261	1	LEVER	-
14	R11026	1	Snap Ring	-
15	12H302	5	Lock Washer	1/4"
16	19H3005	5	Cap Screw	1/4" X 1"
17	R11133	1	PLUG	-
18	R11121	1	GASKET	-
19	A4365R	1	O-Ring	-
20	R62670	1	SHAFT	-
21	A3917R	1	O-Ring	-
22	AR77260	1	HOUSING	-
23	R11212	1	BUSHING	-
24	R11120	1	O-Ring	-
25	AR62964	1	SEAL	-
26	R11291	2	WASHER	-
27	AR77257	1	ARMATURE	-
28	R11096	1	WASHER	-
29	T19909	4	SCREW	-
30	AR77255	1	SOLENOID	-
31	AR77256	1	PLUNGER	-
32	R11221	1	WASHER	(SUB R11138)
33	R11127	1	BOOT	-
34	R11126	1	ROUND RETAINER	-
35	R11128	1	SPRING	-
36	R11129	1	ROUND RETAINER	-
37	R11026	1	Snap Ring	-
38	R62671	1	LOCK NUT	-
..	AR78538	1	STARTER MOTOR	(SUB TY6701) (SUB FOR AR55638 OR AR62267)
..	TY6701	1	STARTER MOTOR	(REMANUFACTURED) (SUB FOR TY6618 OR AR78538)

STARTER, ARMATURE, DRIVE END HOUSING AND DRIVE (AR78538) [02D20]

Нет текстового описания
