SOUND-GARD BODY MOUNTING [05E04]

SOUND-GARD BODY MOUNTING [05E04]

SOUND-GARD BODY MOUNTING [05E04]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

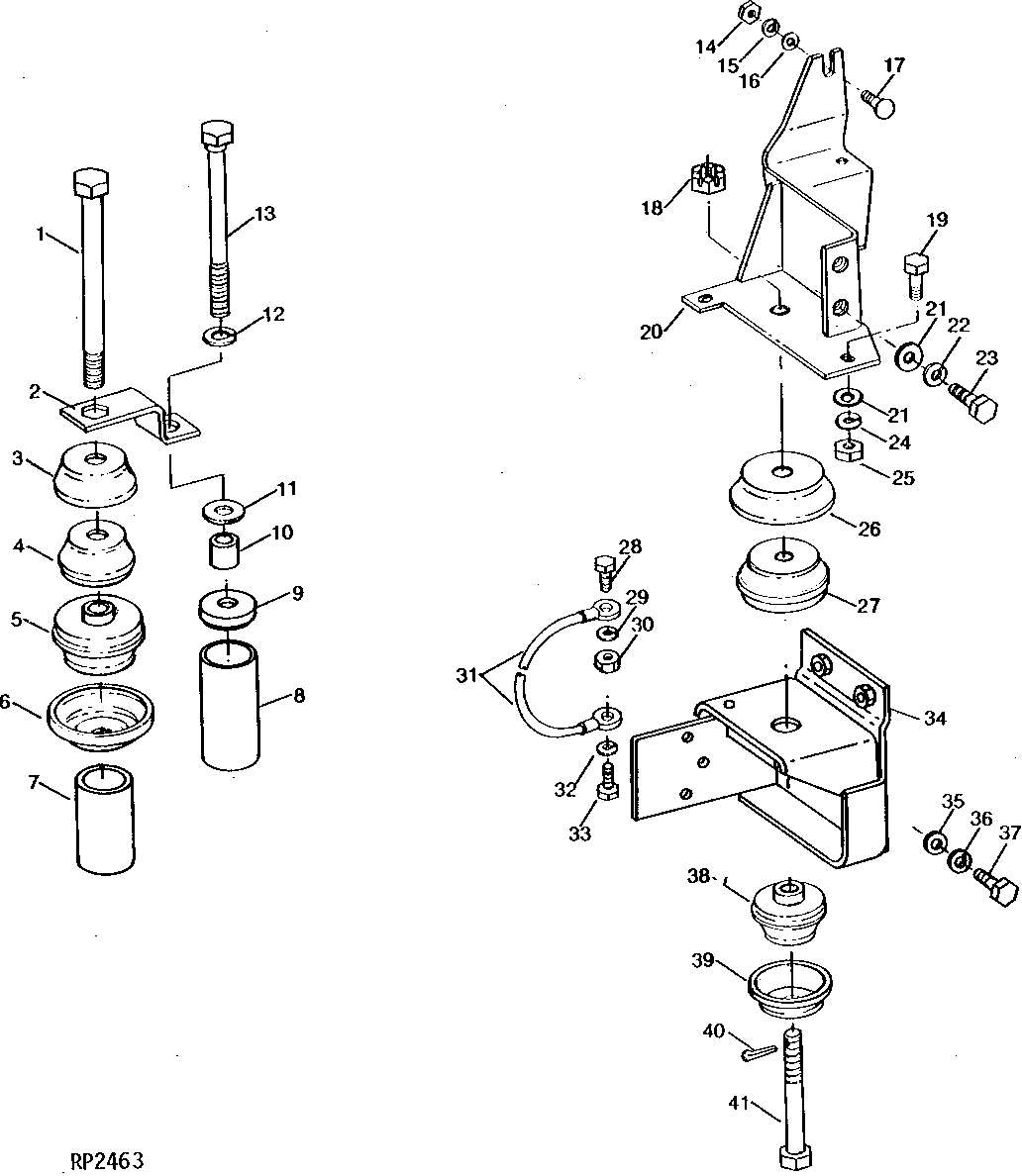

SOUND-GARD BODY MOUNTING [05E04]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R54739	2	BOLT	(SUB FOR R52733)
2	R50244	2	PLATE	-
3	R53708	2	CAP	(SUB R59865)
4	AR59872	2	ISOLATOR	-
5	AR58397	2	ISOLATOR	-
6	R53710	2	CAP	(SUB R59863)
7	R50214	2	BUSHING	-
8	R50245	2	BUSHING	-
9	R62665	2	BUSHING	(SUB FOR R50247 OR R58282, THIS APPLICATION)
10	AR70862	2	ISOLATOR	-
11	R54124	2	Washer	-
12	12H236	2	Lock Washer	3/4"
13	R54743	2	CAP SCREW	(SUB FOR R50436)
14	14H1076	2	Nut	3/8"
15	12H304	2	Lock Washer	3/8"
16	24H1305	2	Washer	13/32" X 13/16" X 0.065"
17	03H2070	2	Bolt	3/8" X 1-1/8"
18	14H1034	2	NUT	3/4"
19	19H1792	2	Cap Screw	1/2" X 1"
20	AR84566	1	BRACKET	R.H. (SUB FOR AR55331 OR AR72480) (SUB RE37511)
20	AR84567	1	BRACKET	L.H. (SUB FOR AR55332 OR AR72479) (SUB RE37512)
21	24H1211	6	Washer	9/16" X 1-3/8" X 0.105"
22	12H301	4	Lock Washer	1/2"
23	19H1792	4	Cap Screw	1/2" X 1"
24	12H301	2	Lock Washer	1/2"
25	14H1040	2	Nut	1/2"
26	R53709	2	CAP	(SUB R59864)
27	AR58397	2	ISOLATOR	-
28	19H1731	1	Cap Screw	3/8" X 1"
29	12H304	1	Lock Washer	3/8"
30	14H1076	1	Nut	3/8"
31	AR56758	1	Wiring Lead	-
32	12H304	1	Lock Washer	3/8"
33	19H2021	1	Cap Screw	3/8" X 5/8"
34	AR70850	1	BRACKET	L.H. (ALSO ORDER (2) 19H3299, (2) 12H3018 AND (2) R42408) (SUB FOR AR54441) (SUB AR77247, (2) R32214 AND (2) 19H3025)
34	AR77247	1	BRACKET	L.H. (SUB FOR AR72259)
34	AR77246	1	BRACKET	R.H. (SUB FOR AR72258)
34	AR70849	1	BRACKET	R.H. (ALSO ORDER (2) 19H3299, (2) 12H301 AND (2) R42408) (SUB FOR AR61509) (SUB AR77246, (2) R32214 AND (2) 19H3025)
35	R42408	4	Washer	-
35	R32214	4	Washer	-
36	12H301	4	Lock Washer	1/2"
37	R52524	4	SCREW	(SUB R42408, 12H301 AND 19H3299)
37	19H3299	4	CAP SCREW	1/2" X 1-1/4"
37	19H2993	4	Cap Screw	1/2" X 1-1/2", HS, SAE 8
38	AR59872	2	ISOLATOR	-
39	R53708	2	CAP	(SUB R59865)
40	11M7030	2	Cotter Pin	5 X 40 MM
41	R54742	2	CAP SCREW	(SUB FOR R50437) (SUB R59866)
