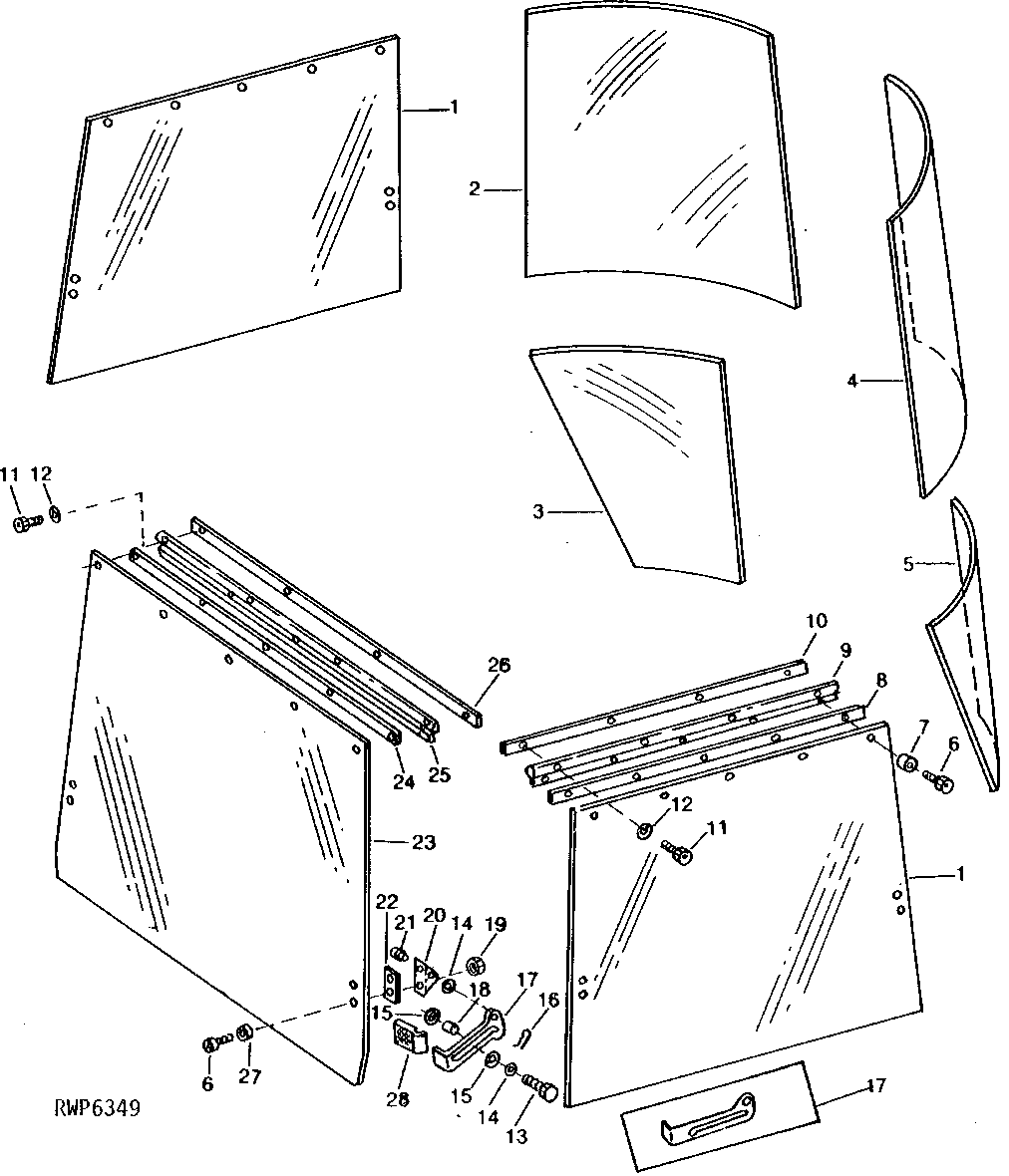

SOUND-GARD BODY GLASS WITH MOLDING, STRAPS AND LATCHES [05F03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R50757	2	Windowpane	-
2	R50755	1	Windowpane	-
3	R50756	1	WINDOWPANE	-
4	R50753	1	Windowpane	-
5	R50754	1	WINDOWPANE	-
6	R50641	27	Screw	-
7	R78425	15	Bushing	-
8	R50643	2	Strap	-
9	R52487	2	MOLDING	-
10	R50638	2	Strap	-
11	R94384	12	Screw	(SUB FOR R80987)
12	12H297	12	Lock Washer	1/4", (NLR)
13	AR58338	6	SCREW	(SUB R56317)
13	R50719	6	SHIM	-
13	R56317	6	CAP SCREW	-
14	R52862	12	Spring Washer	-
15	R52921	12	Washer	-
16	R50647	6	Spring Locking Pin	-
17	RE27441	3	Latch	L.H. REAR, (SUB FOR R50649)
17	RE27442	3	Latch	(ILLUSTRATED) R.H. REAR, (SUB FOR R50650)
18	R52922	6	Washer	-
19	R52952	12	Nut	-
19	12H297	12	Lock Washer	1/4"
20	R50734	6	Angle	-
21	R50645	6	Pin	-
22	R50648	6	Gasket	-
23	R50758	1	Windowpane	(ALSO ORDER RE29728) (SUB FOR AR79738 OR AR86109)
24	R50644	1	Strap	-
25	R50735	1	Molding	-
26	R50640	1	Strap	-
27	R50642	12	Washer	-
28	L55211	6	Guard	LATCH
..	AR85792	1	Adhesive	.15L (5 OZ.) (SUB FOR AR79739)

SOUND-GARD BODY GLASS WITH MOLDING, STRAPS AND LATCHES [05F03]
