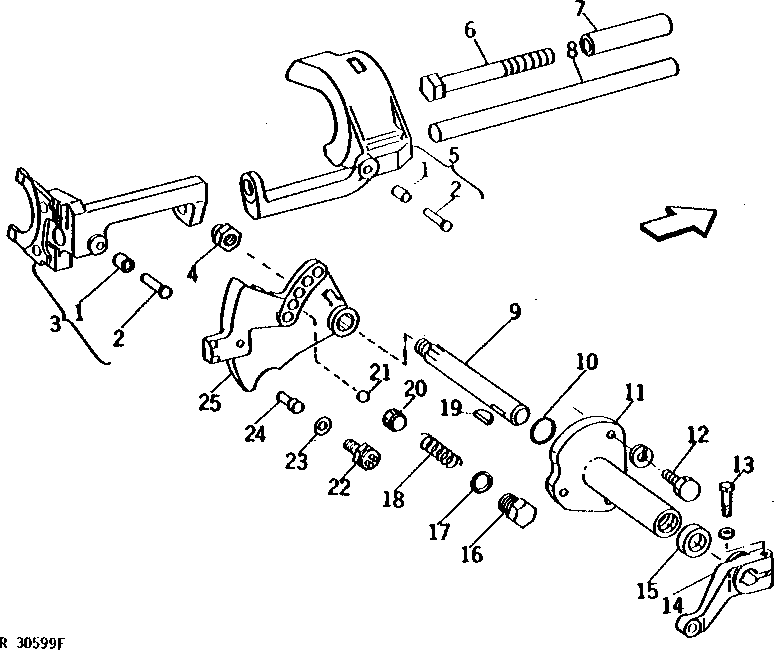

SHIFTERS AND SHIFTER SHAFTS (QUAD-RANGE AND SYNCRO-RANGE) (TRACTOR SERIAL NO. 034664- ) [03C23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26207	2	Roller	-
2	R26206	2	PIN FASTENER	-
3	AR46768	1	LEVER	(MARKED R44995) (INCLUDES L4288N, R30997 AND (2) 16H1370)
4	E17421	1	Lock Nut	-
5	AR74749	1	SHIFTER	(MARKED R61566) (SUB AR77820)
5	AR77820	1	SHIFTER	(MARKED R63076)
6	19H1988	1	Cap Screw	3/4" X 6"
7	R61567	1	SPACER	-
8	R33730	1	DOWEL PIN	-
9	R61986	1	SHAFT	-
10	R29463	1	O-Ring	-
11	R61985	2	SUPPORT	-
12	19H1732	6	Cap Screw	3/8" X 1-1/4"
12	12H304	6	Lock Washer	3/8"
13	19H1800	1	Cap Screw	3/8" X 1-1/2"
13	12H304	1	Lock Washer	3/8"
14	R61987	1	ARM	(A)
14	R61983	1	Arm	(B)
15	AR389R	1	Seal	-
16	R38181	1	FITTING	-
17	A4827R	1	Washer	-
18	R51865	1	SPRING	-
19	26H17	1	Shaft Key	3/16" X 7/8"
20	T19079	1	Retainer	-
21	M886T	1	Ball	-
22	RE38390	1	SWITCH	(SUB FOR R36265, AR85323 OR AR89691)
23	T16911	1	SHIM	-
24	R99556	1	Pin	(SUB FOR R33731)
25	R44996	1	CAM	(A) (SUB R71970)
25	R50824	1	CAM	(B) (SUB R71971)
..	RE227995	1	SYNCHRONIZER	(A) (SUB FOR AR77815) SYNCHRONIZER REPAIR
..	RE227977	1	SYNCHRONIZER	(B) (SUB FOR AR77816) SYNCHRONIZER REPAIR

SHIFTERS AND SHIFTER SHAFTS (QUAD-RANGE AND SYNCRO-RANGE) (TRACTOR SERIAL NO. 034664- ) [03C23]
