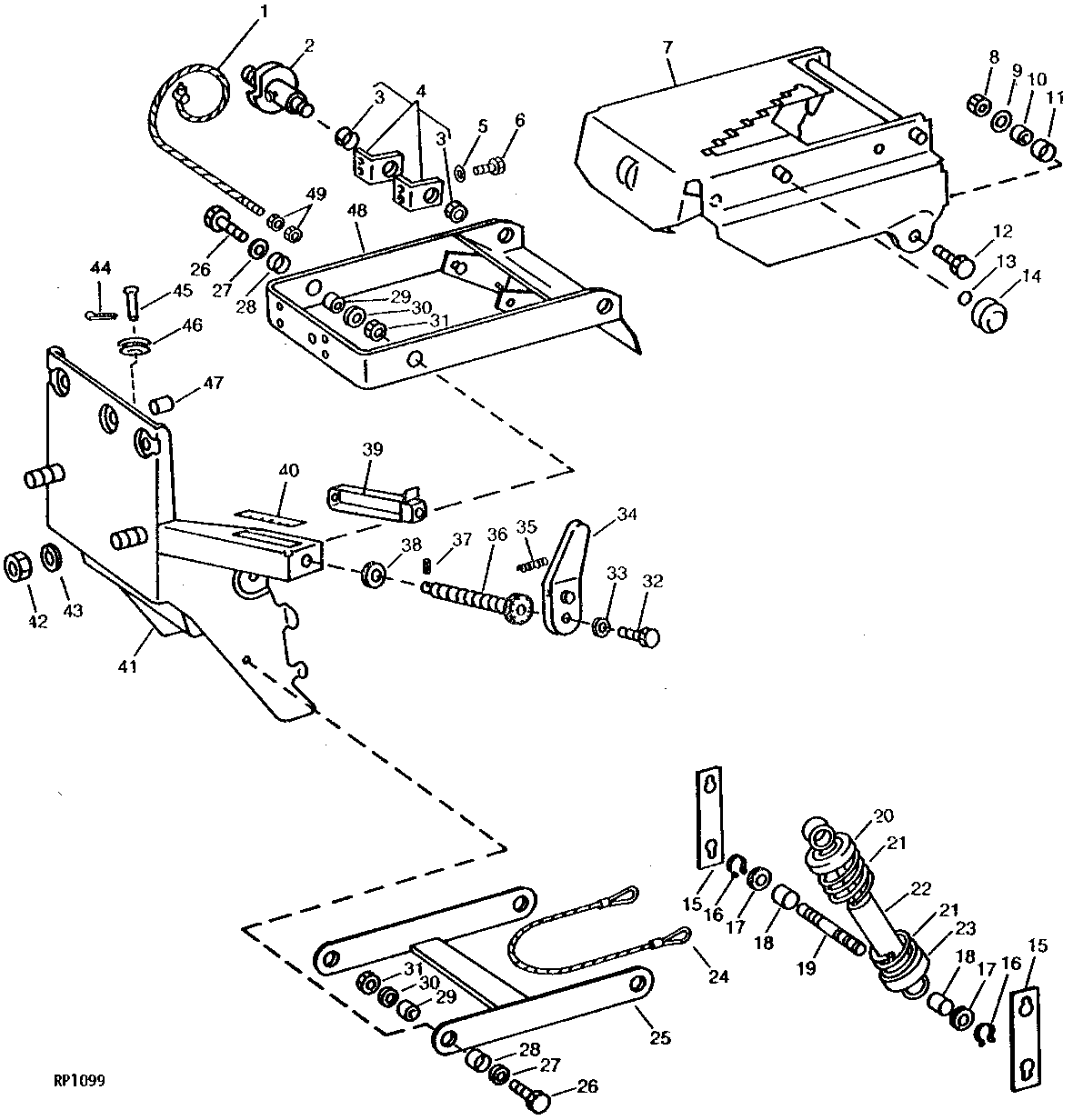

SEAT SUSPENSION (PERSONAL-POSTURE SEAT) [05D13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR72840	1	CABLE	-
2	AR72842	1	REEL	-
2	R27434	2	Snap Ring	-
3	R51648	2	WASHER	-
4	AR72848	2	BRACKET	-
5	12H303	4	Lock Washer	5/16"
6	19H2127	4	Cap Screw	5/16" X 7/8"
7	AR71099	1	FRAME	-
8	E50102	4	Lock Nut	-
9	R27441	4	Washer	-
10	R51649	4	Bearing Race	-
11	R51648	4	WASHER	-
12	19H2552	4	CAP SCREW	3/8" X 1-1/8"
13	R26873	1	Solid Shim	0.51MM (.020")
13	R26872	1	SOLID SHIM	0.25MM (.010")
14	R26436	4	ROLLER	-
15	R60024	2	LINK	-
16	F2863R	2	Snap Ring	-
17	R1836R	2	Washer	-
18	R26832	2	BUSHING	-
19	R60025	1	SHAFT	-
20	R27442	1	CAP	(SUB R125989)
21	R60319	1	SPRING	-
22	AR71976	1	SHOCK ABSORBER	(SUB RE62234 AND R125989)
23	R26879	1	CAP	-
24	AR72841	1	CABLE	-
25	AR71098	1	Frame	(SUB AR88527)
26	19H1800	4	Cap Screw	3/8" X 1-1/2"
27	R27441	4	Washer	-
28	R51648	4	WASHER	-
29	R51649	4	Bearing Race	-
30	R53436	4	Washer	-
31	M63440	4	LOCK NUT	(SUB E50102)
32	R43569	1	Cap Screw	(SUB R72371)
33	24H1305	1	Washer	13/32" X 13/16" X 0.065"
34	AR73562	1	LEVER	-
35	R60657	1	SPRING	-
36	AR73561	1	SCREW	-
37	34H228	1	SPRING PIN	3/32" X 9/16"
38	R70268	1	Washer	(SUB FOR R42363)
38	R60021	1	Washer	-
39	AR72838	1	FORK	-
40	R60173	1	LABEL	(SUB R65442)
41	AR72056	1	SUPPORT	-
42	14H1040	4	Nut	1/2"
43	12H301	4	Lock Washer	1/2"
44	11M7081	1	Cotter Pin	0.098" X 0.787"
45	R31044	1	Pin Fastener	-
46	R60019	1	IDLER	-
47	R59792	1	CAP	-
48	AR71097	1	ARM	-
49	14H850	2	NUT	1/4"

SEAT SUSPENSION (PERSONAL-POSTURE SEAT) [05D13]
