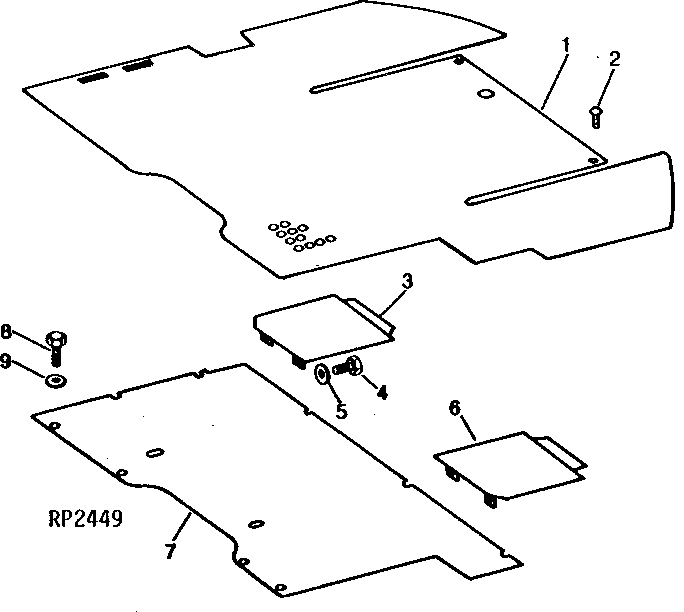

PLATFORM AND MAT (ROLL-GARD AND SOUND-GARD BODY) [05F11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R50762	1	Mat	(A)
1	R50761	1	MAT	(B)
2	R51548	2	STUD	-
3	AR54624	1	PANEL	(B)
3	R56090	1	COVER	(B)
4	19H1900	4	Cap Screw	5/16" X 3/4"
5	12H303	4	Lock Washer	5/16"
6	AR54623	1	PANEL	(B)
6	R56089	1	COVER	(B)
7	R65695	1	PLATFORM	(A) (SUB FOR R50587)
7	R50196	1	PANEL	(B)
8	19H1813	8	CAP SCREW	5/16" X 5/8"
9	24H1822	8	Washer	11/32" X 7/8" X 1/16"
..	R53745	1	Tape	54.86M (180 FT.) (SUB FOR R46662)
..	R46663	1	Sealing Trim	18.29M (60 FT.) PER BOX

PLATFORM AND MAT (ROLL-GARD AND SOUND-GARD BODY) [05F11]
