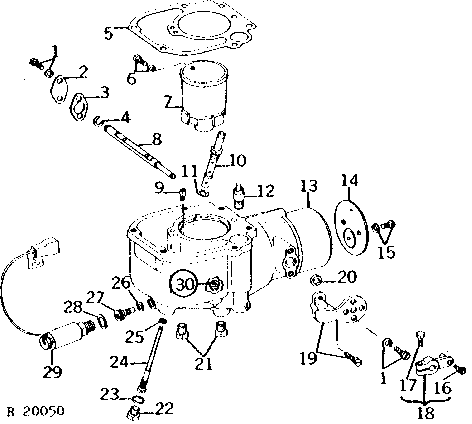

LOWER CARBURETOR, VENTURI AND CHOKE SHAFT (ZENITH) [01E24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR49521	4	SCREW	(A)
2	R47036	1	PLATE	(A)
3	R47037	1	GASKET	(A)
4	R47035	1	WASHER	(A)
5	R47030	1	GASKET	-
6	AR49524	1	SCREW	(A)
7	R54788	1	VENTURI	(A)
8	R47034	1	SHAFT	(A)
9	R54790	1	VENT	(A)
10	R54789	1	NOZZLE	(A)
11	H20925	1	WASHER	-
12	AR49526	1	VALVE	(A)
13	-	1	Part 13	(SUB AR60383)
14	AR49522	1	PLATE	(A)
15	AR49512	2	SCREW	(A)
16	E10121	1	SCREW	(A)
17	H21048	1	SCREW	(A)
18	AR49519	1	LEVER	(A)
19	AR49520	1	BRACKET	(A)
20	R47033	1	WASHER	(A)
21	-	2	Part 21	( R47038 NLA)
22	H21008	1	FITTING	-
23	H20925	1	WASHER	-
24	AR49525	1	NOZZLE	(A)
25	H20926	1	WASHER	-
26	H20927	1	WASHER	-
27	R13024	1	JET	-
28	H21058	1	WASHER	-
29	AR49523	1	SOLENOID	-
30	AR49518	1	VALVE	-
..	AR60383	1	CARBURETOR	(A)
..	AR49530	1	KIT	(REPAIR)
