Открытый узел

INNER ROOF [05E14]

INNER ROOF [05E14]

INNER ROOF [05E14]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

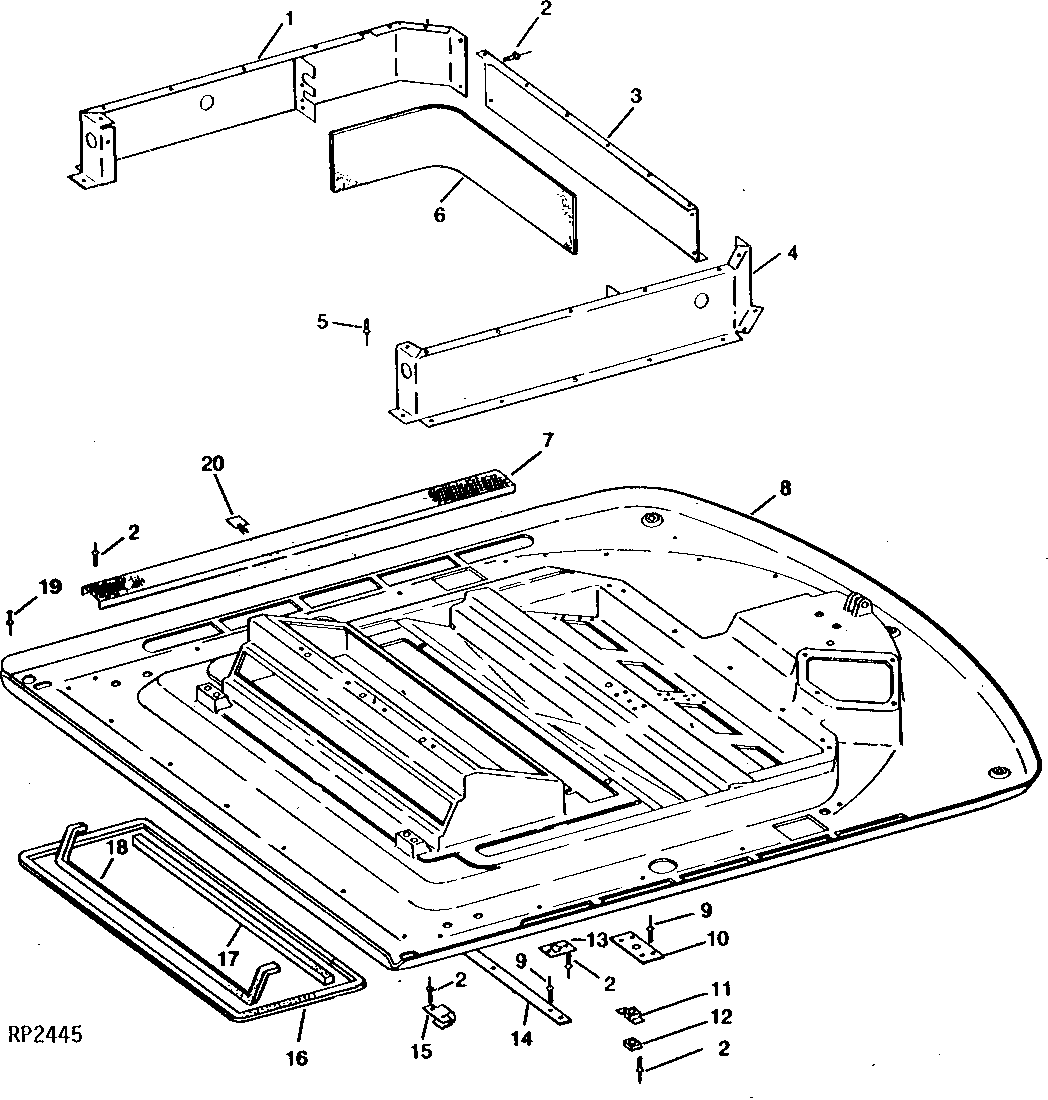

INNER ROOF [05E14]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR73466	1	PANEL	-
1	R63956	1	PANEL	-
1	AR56093	1	PANEL	-
2	R55326	14	Rivet	(SUB FOR R50217)
2	R53608	12	Rivet	-
3	R51371	1	PANEL	-
4	AR55648	1	PANEL	-
4	AR73465	1	PANEL	-
5	R55326	23	Rivet	(PANEL TO INNER ROOF)
6	R52127	2	FOAM PAD	-
6	R60560	2	INSULATOR	-
7	R50457	2	SCREEN	-
8	AR55646	1	ROOF	(SUB RE18180)
8	AR79361	1	ROOF	(SUB RE18180)
9	R50689	15	RIVET	-
9	R50689	7	RIVET	-
10	R50690	1	PLATE	HEATER VALVE
10	R50688	4	PLATE	FRONT
11	R50692	2	Retainer	-
12	14H818	2	Nut	5/16"
13	R50694	1	PLATE	-
14	R50691	1	STRIP	-
15	R50695	2	Hanger	-
16	R50698	2	ISOLATOR	-
17	R50697	1	ISOLATOR	-
18	R50696	1	Isolator	-
19	R68332	20	Rivet	(INNER ROOF TO FRAME)
20	R56952	12	CLIP	-
..	RE18180	1	Roof	(ASSEMBLY INCLUDES PRESSURIZER COVER, EVAPORATOR, BLOWER, BLOWER MOTOR, RESISTOR, BLOWER SWITCH, SUPPORT ROD, CONNECTING LINES AND WIRING HARNESS)
