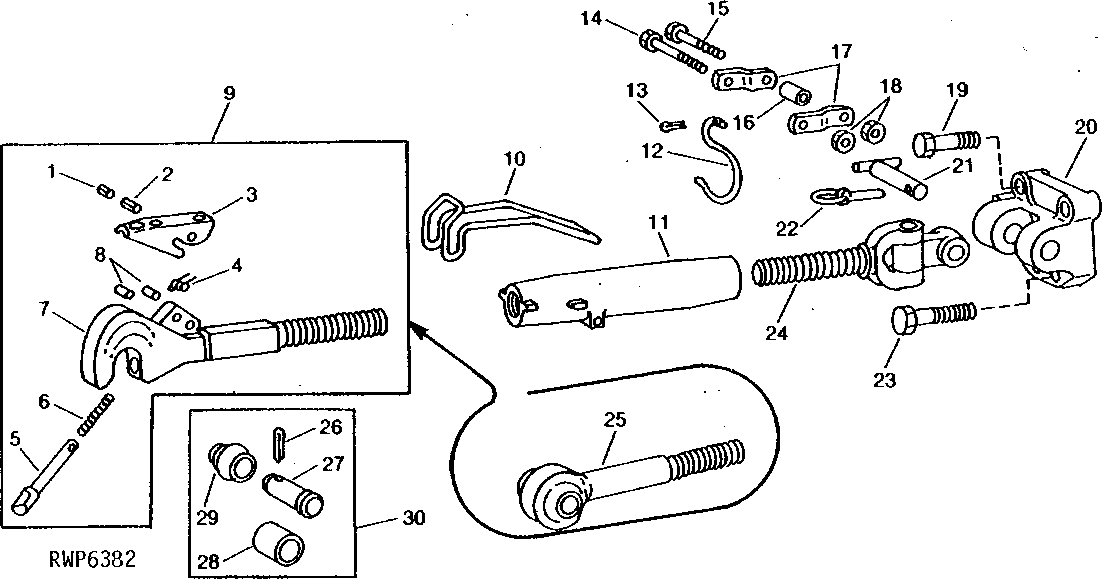

HITCH CENTER LINK (HEAVY-BALLAST) [04E15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H299	1	Spring Pin	7/32" X 1-1/4", (SUB FOR R56506)
2	R56505	1	SPRING PIN	-
3	F2824R	1	HANDLE	-
4	F2823R	1	Spring	-
5	R53196	1	LATCH	-
6	F2822R	1	SPRING	-
7	R51616	1	Link End	-
8	34H283	2	Spring Pin	3/16" X 1-1/8"
9	AR61659	1	LINK END	-
10	R42495	1	HANDLE	-
11	R47067	1	LINK BODY	(B)
11	R51524	1	LINK BODY	(A)
12	R53762	1	HOOK	(A)
13	11M7059	1	Cotter Pin	(A) 3.200 X 20 MM
14	19H2043	1	Cap Screw	(B) 5/16" X 3-1/2"
15	19H1904	1	Cap Screw	(B) 5/16" X 3"
16	28H3390	1	Spacer	(B)
17	R40633	2	BRACKET	(B)
18	14H611	4	Nut	(B) 5/16"
19	19H2026	2	CAP SCREW	3/4" X 4", (USE WITH R58800)
19	19H3244	2	Cap Screw	5/8" X 2-1/4"
20	R51525	1	BRACKET	-
20	R62305	1	Bracket	(USE WITH R58800)
21	AR67881	1	PIN	(SUB FOR AR51867) (SUB RE56991)
22	M115827	1	Pin	(SUB FOR AR62151)
23	19H3208	2	Cap Screw	5/8" X 3"
23	19H2113	2	Cap Screw	3/4" X 3-1/4", (USE WITH R58800)
24	AR50643	1	Link End	-
25	AR85587	1	LINK END	-
26	11M7040	1	Cotter Pin	(D) 0.248" X 1.969"
26	11M7038	1	Cotter Pin	(C) 0.248" X 1.575"
27	R58262	1	Pin	(C) (SUB FOR R44917)
27	R53296	1	Pin Fastener	(D) (SUB FOR R44918)
28	28H1753	1	BUSHING	(D) 0.824" X 1.050" X 2-1/16"
28	R66432	2	Bushing	(C)
28	R66433	2	Bushing	(C)
29	F2680R	1	BALL STUD	(C)
29	F2681R	1	BALL	(D)
30	AF2710R	1	BALL	(C) (BALL INNER DIAMETER, 49/64") (SUB F2680R, R58262, (2) R66432, (2) R66433 AND 11M7038)
30	AF2711R	1	BALL	(D) (BALL INNER DIAMETER, 1-1/64")

HITCH CENTER LINK (HEAVY-BALLAST) [04E15]
