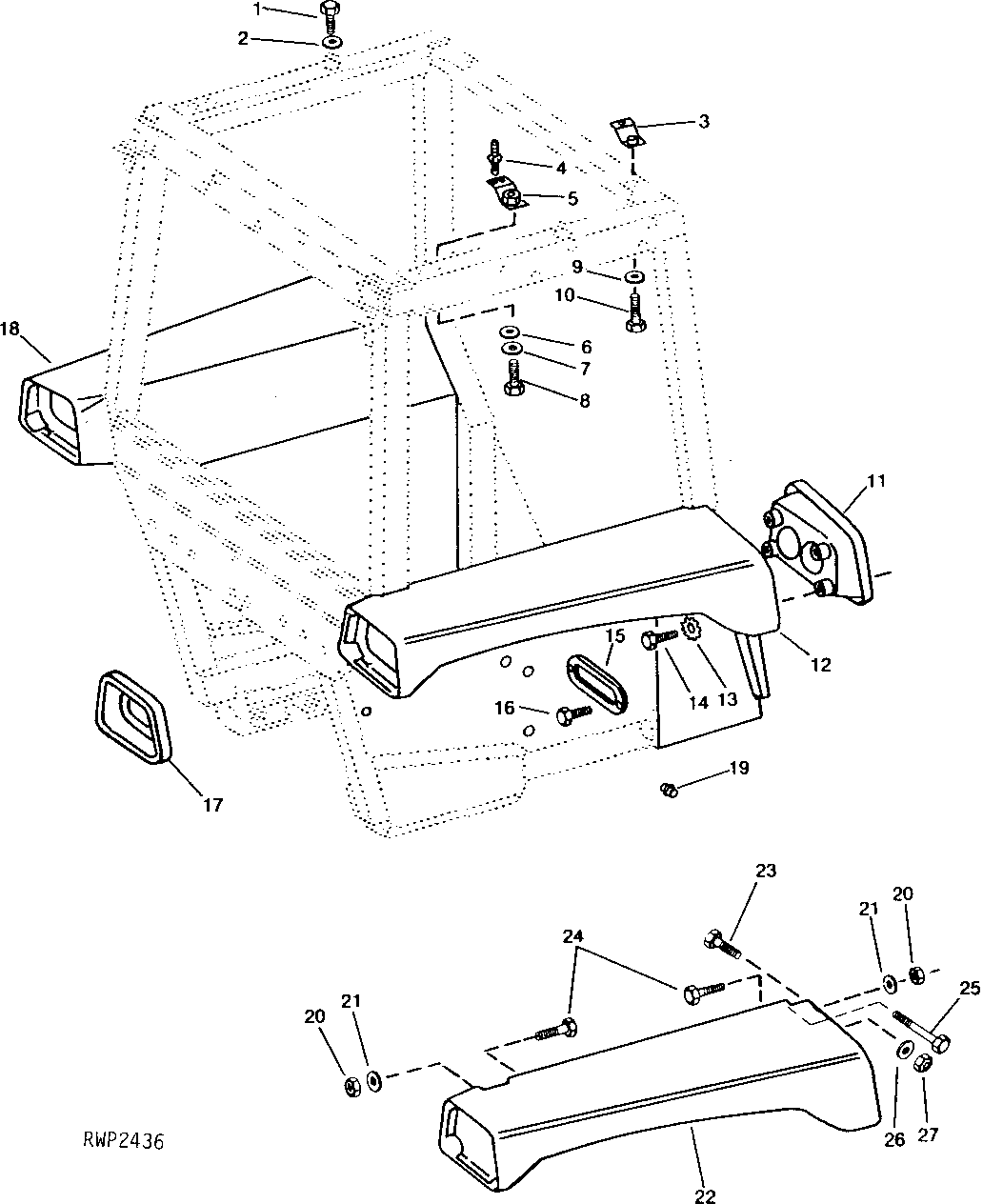

FOUR-POST ROLL-GARD BODY [05C13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2367	2	Cap Screw	5/8" X 3/4"
2	24H1106	2	Washer	11/16" X 1-3/4" X 0.134"
3	AR54894	2	Bracket	-
4	R55326	8	Rivet	(SUB FOR R50217)
5	AR54896	2	Bracket	-
6	24H1822	4	Washer	11/32" X 7/8" X 1/16"
7	12H303	4	Lock Washer	5/16"
8	19H2127	4	Cap Screw	5/16" X 7/8"
9	12H297	4	Lock Washer	1/4"
10	21H1303	4	Screw	1/4" X 3/4"
11	AR53988	1	PANEL	L.H. (SUB R81700 AND (4) R81698)
11	AR57235	1	PANEL	R.H. (SUB R81699 AND (4) R81698)
12	AR61223	1	FENDER	-
12	R50788	1	BRACE	-
12	R51699	1	BRACE	-
13	12M7032	2	Lock Washer	0.331"
14	AR58652	8	Bolt	-
15	R53233	2	Cover	-
16	R52938	4	Cap Screw	-
17	R52561	1	Shield	R.H.
17	R52562	1	Shield	L.H.
18	AR61224	1	FENDER	-
18	R50789	1	BRACE	-
18	R51700	1	BRACE	-
19	R52233	1	Plug	-
20	14H1076	10	Nut	(A) 3/8"
21	24H1305	10	Washer	(A) 13/32" X 13/16" X 0.065"
22	RE11221	1	Fender	(A) R.H. (SUB FOR AR89290)
22	RE11222	1	Fender	(A) L.H. (SUB FOR AR89291)
23	03H1540	6	Bolt	(A) 5/16" X 3/4"
24	19H1731	10	Cap Screw	(A) 3/8" X 1"
25	19H1900	4	Cap Screw	(A) 5/16" X 3/4"
26	24H1136	6	Washer	(A) 11/32" X 11/16" X 0.065"
27	14H785	6	Nut	(A) 5/16"
..	19H1900	2	Cap Screw	(B) 5/16" X 3/4"
..	12H303	2	Lock Washer	(B) 5/16"
..	19H1732	2	Cap Screw	(B) 3/8" X 1-1/4"
..	14H1076	2	Nut	(B) 3/8"
..	12H304	2	Lock Washer	(B) 3/8"
