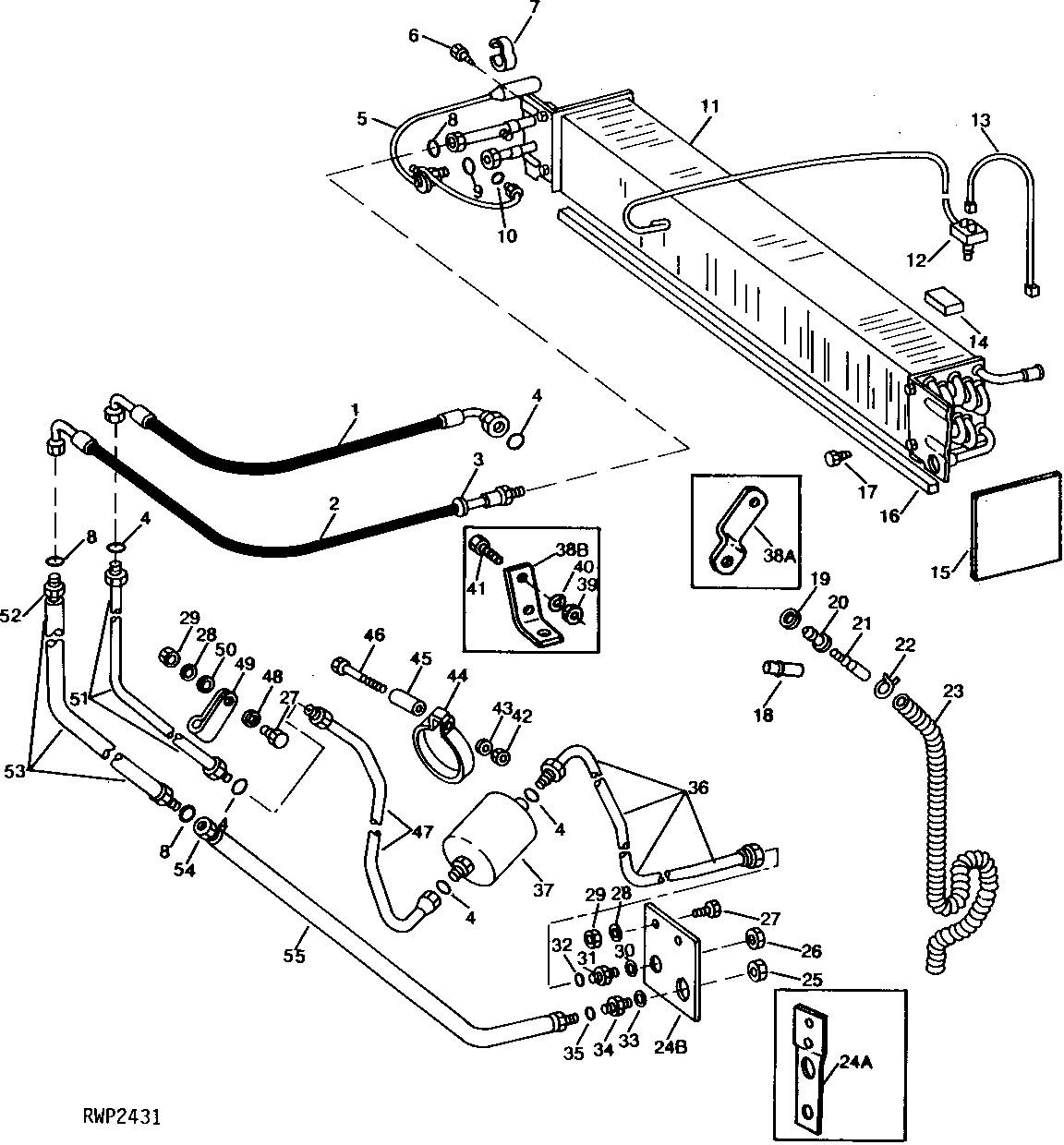

EVAPORATOR AND REAR LINES [05B13]

EVAPORATOR AND REAR LINES [05B13]

EVAPORATOR AND REAR LINES [05B13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

EVAPORATOR AND REAR LINES [05B13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE55554	1	Refrigerant Hose	(A) PRESSURE, (SUB FOR AR83521)
1	RE57312	1	HOSE	(SUB FOR AR58282) PRESSURE
2	RE161224	1	Hose	RETURN, (SUB FOR RE57351 OR AR58277)
3	R50456	1	Grommet	-
3	R65476	1	Grommet	(A)
4	R10093	5	O-Ring	-
5	AH140818	1	Valve	(SUB FOR AR58482) (ALSO ORDER R130737) (SUB RE206757)
6	37M7245	2	SCREW	(B) NO. 10 X 3/8"
7	R66645	2	CLIP	(SUB FOR R50480)
8	R33259	3	O-Ring	(SUB FOR U11646)
9	P51212	1	O-Ring	-
10	R34812	1	O-Ring	-
11	AR58152	1	HEAT EXCHANGER	-
11	AR88076	1	EVAPORATOR	(A) (WITH HEATER) (SUB FOR AR79362, AR85245 OR AR73463) (SUB RE52265)
12	AR59779	1	TEMPERATURE SWITCH	(ALSO ORDER R44165)
13	-	1	Part 16	76 MM (3") (MAKE FROM R32007 AND (2) R32028)
14	R52133	2	Pad	-
15	R52128	2	PAD	-
16	R50696	1	Isolator	-
17	37H49	6	Screw	(B) NO. 10 X 1/2"
17	37H42	3	SCREW	(B) NO. 10 X 1/2"
18	R50693	2	TUBE	(NLA)
19	F2741R	2	Packing	-
20	R60263	2	Bushing	-
21	R60264	2	Hose Fitting	-
22	R69319	2	Clamp	(A)
22	TY22462	2	Clamp	(SUB FOR AR48236)
23	H97644	2	CONDUIT	(SUB FOR R50452)
25	R52998	1	NUT	-
26	R53000	1	NUT	-
27	19H1731	4	Cap Screw	3/8" X 1"
28	12H304	4	Lock Washer	3/8", (SUB FOR R53668)
29	14H1087	4	Nut	3/8", (SUB FOR R53670)
30	R57637	1	Washer	-
31	AH21762	1	Hydr. Quick Coupler Plug	(SUB FOR AR58148)
32	P50883	1	Ring	-
33	R57636	1	WASHER	-
34	AR58147	1	Hydr. Quick Coupler Plug	-
35	B15646	1	O-Ring	-
36	AR59781	1	LINE	PRESSURE
36	AR65754	1	LINE	PRESSURE, (SUB RE37063)
37	AR74486	1	RECEIVER	(SUB FOR AR59780) (SUB RE49169 OR RE291794)
39	14H1087	1	Nut	3/8", (SUB FOR R53670)
40	R53668	1	THRUST WASHER	-
41	R53663	1	SELF-LOCKING SCREW	-
42	14H812	1	NUT	3/8"
43	12H304	1	Lock Washer	3/8", (SUB FOR R53668)
44	99M7102	1	Clamp	(SUB FOR R53422)
45	28H3380	1	Spacer	3/8" X 1-5/8"
24A	R52320	1	BRACKET	(NLA)
24B	R56005	1	Bracket	-
38A	R53421	1	SUPPORT	(NLA)
38B	R56006	1	SUPPORT	(NLA)
