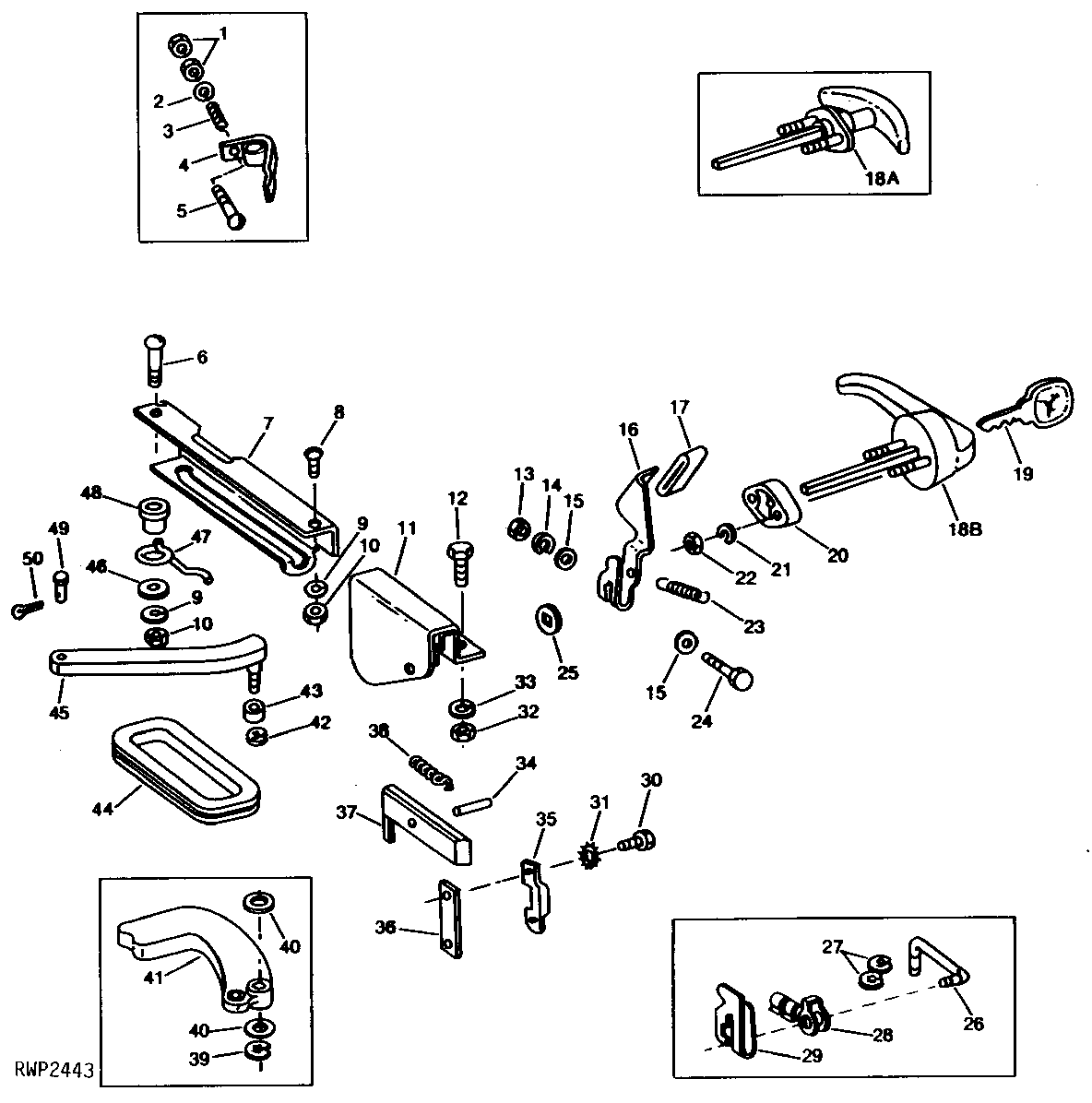

DOOR HANDLE AND LATCH [05E06]

DOOR HANDLE AND LATCH [05E06]

DOOR HANDLE AND LATCH [05E06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DOOR HANDLE AND LATCH [05E06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H608	2	NUT	0.216"
2	24H1286	1	Washer	9/32" X 1/2" X 1/16"
3	R47605	1	SPRING	-
4	AR59638	1	LATCH	-
5	21H1374	1	SCREW	0.216" X 1-7/8"
6	R54697	1	Gang Bolt	-
7	AR77227	1	STOP	(ALSO ORDER R62635, R62636 AND 24H1822) (SUB FOR AR56680)
8	R54798	1	Gang Bolt	-
9	12H303	2	Lock Washer	5/16", (SUB FOR R53669)
10	14H785	2	Nut	5/16", (SUB FOR R53671, THIS APPLICATION)
11	AR56678	1	HOUSING	(SUB AR73257 AND R60469)
11	AR73257	1	SUPPORT	-
12	R54057	3	Screw	-
13	14H785	1	Nut	5/16"
14	12H303	1	Lock Washer	5/16"
15	24H1136	2	Washer	11/32" X 11/16" X 0.065"
16	R60469	1	HANDLE	-
17	R60964	1	GRIP	-
19	AR51481	1	Key	-
20	R52863	1	SPACER	(SUB R63760 AND AR78804)
20	R63760	1	SPACER	-
21	12H296	2	Washer	0.216"
22	14H608	2	NUT	0.216"
23	R52097	1	SPRING	-
24	19H2831	1	Cap Screw	5/16" X 1-1/2"
25	R63387	1	WASHER	(REPLACEMENT SOUND-GARD BODY)
25	R52098	1	BUSHING	-
26	R52100	1	PIN	-
27	R72654	3	Snap Ring	-
28	R26524	1	Clip	-
29	R52099	1	ARM	-
30	R54057	2	Screw	-
31	12H356	2	Lock Washer	1/4"
32	14H786	3	Nut	1/4"
33	12H302	3	Lock Washer	1/4"
34	34H312	1	Spring Pin	1/4" X 1"
35	R52108	1	PLATE	-
36	R52109	1	ADJUSTING STRAP	-
37	AR56676	1	LATCH	-
38	R52097	1	SPRING	-
39	R26871	1	Snap Ring	-
40	D2865R	2	WASHER	(SUB 24H1111)
41	R52101	1	HANDLE	(SUB R60469 AND AR73257)
42	R72653	1	Snap Ring	-
43	R52516	1	Bushing	-
44	R20759	1	Grommet	-
45	AR58242	1	STOP	-
46	24H1289	1	Washer	21/64" X 5/8" X 0.049"
46	24H1822	1	Washer	11/32" X 7/8" X 1/16"
47	R62636	1	Spring	-
48	R53393	1	Sleeve	-
48	R62635	1	Sleeve	-
49	R52107	1	Pin Fastener	-
50	11M7077	1	Cotter Pin	1.600 X 25 MM
18A	AR67784	1	HANDLE	(SUB FOR AR58396) (SUB AR78804 AND R63760)
18B	AR78804	1	HANDLE	-
