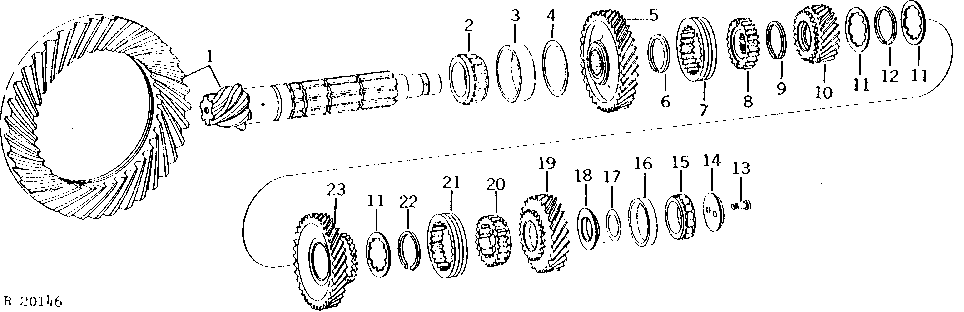

DIFFERENTIAL DRIVE AND BEVEL PINION ASSEMBLY (QUAD-RANGE) [03C02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR94183	1	BEVEL GEAR DRIVE	(MARKED R33062 AND R71557) (MATCHED SET)
1	AR63369	1	BEVEL GEAR DRIVE	(MARKED R33062 AND R50533) (SUB AR94183, R71558 AND (2) R63303) (MATCHED SET)
2	JD9046	1	Bearing Cone	-
3	JD9112	1	Bearing Cup	-
4	R46397	1	SHIM	0.08MM (.003")
4	R46398	1	SHIM	0.13MM (.005")
4	R46399	1	SHIM	0.25MM (.010")
5	AR93240	1	GEAR	(A-RANGE) (MARKED R46116, R67219 OR R70966) (SUB FOR AR48217 OR AR87486)
6	R46400	1	SNAP RING	-
7	R46439	1	SPLINED COUPLING	-
8	R46436	1	GEAR	-
9	R46401	1	SNAP RING	-
10	R50339	1	GEAR	(D-RANGE)
11	R26068	3	WASHER	-
12	R46402	1	SNAP RING	-
13	R57725	2	Screw	(SUB FOR R40835)
13	R63303	2	Cap Screw	-
14	R57267	1	PLATE	(SUB FOR R50282)
14	R71558	1	PLATE	-
15	JD8980	1	BEARING CONE	-
16	JD7430	1	Bearing Cup	-
17	R33413	1	SHIM	0.08MM (.003")
17	R33414	1	SHIM	0.13MM (.005")
17	R33415	1	Shim	0.25MM (.010")
18	R33386	1	THRUST WASHER	(SUB R69214)
19	R46118	1	GEAR	(C-RANGE)
20	R46435	1	GEAR	-
21	R26066	1	SPLINED COUPLING	-
22	R46403	1	SNAP RING	-
23	R50337	1	GEAR	(B-RANGE)

DIFFERENTIAL DRIVE AND BEVEL PINION ASSEMBLY (QUAD-RANGE) [03C02]
