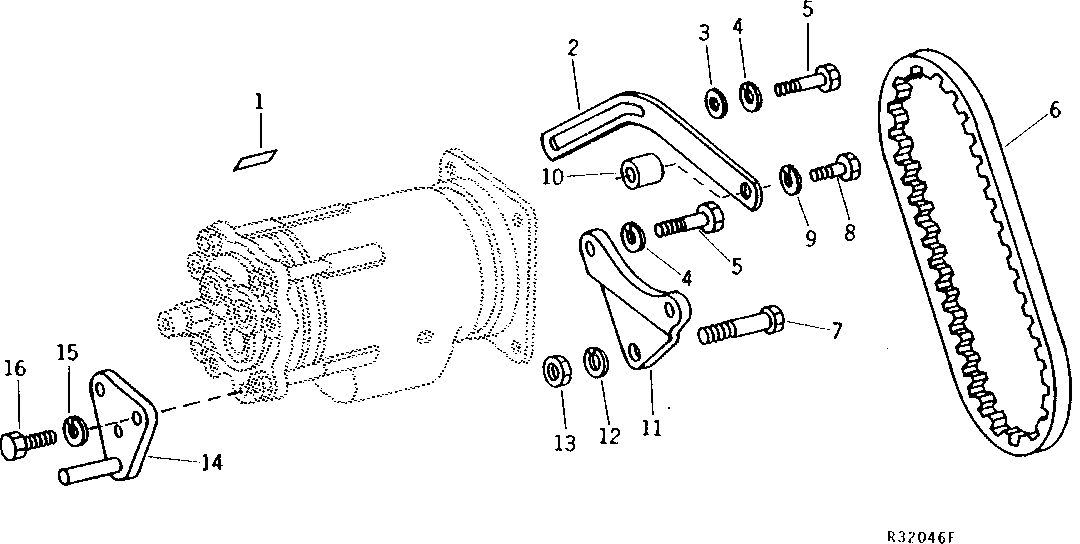

COMPRESSOR BELT AND MOUNTING BRACKETS [05B08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R42822	1	LABEL	-
2	R46099	1	STRAP	-
3	R56397	1	Washer	-
4	12H303	3	Lock Washer	5/16"
4	12M7065	3	Lock Washer	M8
5	19H2529	3	Cap Screw	5/16" X 1"
5	19M7163	3	Cap Screw	M8 X 25
6	R71603	1	V-BELT	(SUB FOR R46098 OR R69562, THIS APPLICATION)
7	19H1831	1	Cap Screw	1/2" X 2"
8	19H1800	1	Cap Screw	3/8" X 1-1/2"
9	12H304	1	Lock Washer	3/8"
10	28H3381	1	Spacer	3/8" X 5/8"
11	R45981	1	BRACKET	-
12	12H301	1	Lock Washer	1/2"
13	14H1040	1	Nut	1/2"
14	AR49485	1	BRACKET	(SUB AR77342)
15	12H304	2	Lock Washer	3/8"
15	12M7066	2	Lock Washer	M10
16	19H1731	2	Cap Screw	3/8" X 1"
16	19M7662	2	Cap Screw	M10 X 30

COMPRESSOR BELT AND MOUNTING BRACKETS [05B08]

Нет текстового описания
