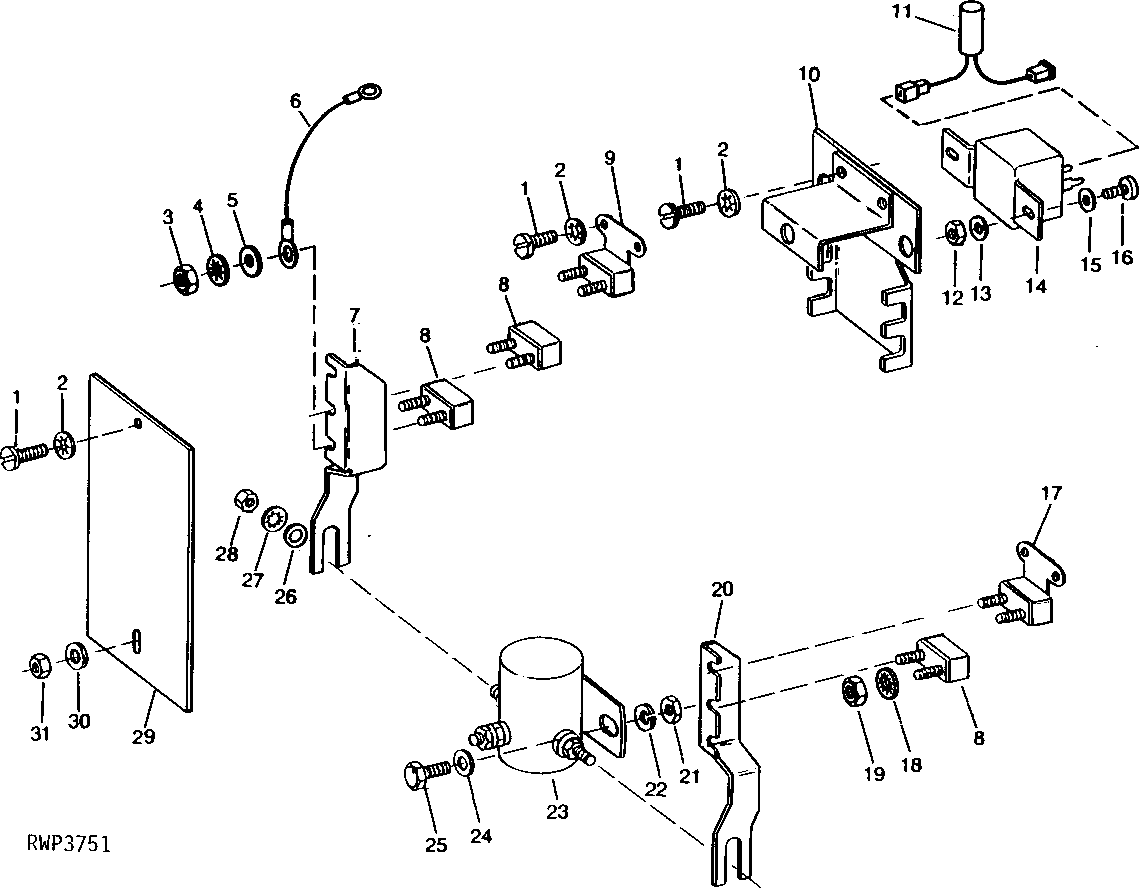

CIRCUIT BREAKERS, RELAY, AND WARNING LAMP FLASHER (POWER FRONT WHEEL DRIVE) [02C03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21H1301	5	SCREW	0.190" X 1/2"
2	12M7060	5	Washer	0.209"
3	14H631	6	Nut	0.190"
4	12M7060	6	Washer	0.209"
5	B1085R	6	WASHER	-
6	AR56213	1	WIRING LEAD	BUSSBAR TO CHARGING CIRCUIT HARNESS
6	AR72391	1	WIRING LEAD	BUSSBAR TO STARTER RELAY
7	R50044	1	FUSE HOLDER	-
8	AR56671	3	CIRCUIT BREAKER	20 AMP
8	AR56671	2	CIRCUIT BREAKER	10 AMP
8	AR70052	1	CIRCUIT BREAKER	10 AMP
9	AR55649	1	CIRCUIT BREAKER	10 AMP
10	AR58170	1	RETAINER	-
11	AR61861	1	CAPACITOR	RADIO NOISE SUPPRESSOR
12	14H631	2	Nut	0.190"
13	12M7060	2	Washer	0.209"
14	AR48594	1	Flasher	-
15	24H1283	2	Washer	7/32" X 1/2" X 0.049"
16	21H1295	2	Screw	0.190" X 5/8"
17	AR28403	1	CIRCUIT BREAKER	20 AMP
18	12M7060	6	Washer	0.209"
19	14H631	6	Nut	0.190"
20	R50046	1	FUSE HOLDER	-
21	14H786	2	Nut	1/4"
22	12H302	2	Lock Washer	1/4"
23	AR46334	1	RELAY	(SUB FOR AR54484) (SUB AR91166, THIS APPLICATION)
24	24H1287	1	Washer	9/32" X 5/8" X 0.065"
25	19H1919	1	Cap Screw	1/4" X 5/8"
26	24H1136	2	Washer	11/32" X 11/16" X 0.065"
27	12H303	2	Lock Washer	5/16"
28	14H650	2	Nut	5/16"
29	R52756	1	COVER	-
30	T11651	1	SHIM	-
31	14H631	1	Nut	0.190"

CIRCUIT BREAKERS, RELAY, AND WARNING LAMP FLASHER (POWER FRONT WHEEL DRIVE) [02C03]
