Hydrostatic Control Levers And Linkage (475001 - 476008)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M85076	1	Knob	-
2	M83530	1	Fastener Item	-
3	11M7015	1	Cotter Pin	3.200 X 25 mm
4	M84856	1	Rod	-
5	34M7010	1	Spring Pin	3 X 20 mm
6	M84878	1	Torsion Spring	-
7	M42578	1	Compression Spring	-
8	24M7047	1	Washer	13 X 24 X 2.500 mm
9	M85207	1	Snap Ring	-
10	M84880	1	Pin Fastener	-
11	19H2846	1	Cap Screw	7/16" X 1-1/2"
12	AM35220	1	SHOCK ABSORBER	-
13	M82222	1	Nut	-
14	M84851	2	Plate	-
15	M84111	2	Washer	-
16	AM39145	1	Bracket	-
17	M84912	1	Bolt	-
18	M84985	1	GUIDE	-
19	14M7303	1	Flange Nut	M6
20	14H1076	1	Nut	3/8"
21	M85055	1	Rod	-
22	M84802	1	Turnbuckle	-
23	14H1065	1	Nut	3/8"
24	14M7165	1	Lock Nut	M6
26	14M7298	1	Flange Nut	M8
27	19M7863	1	Screw	M6 X 25
28	-	1	Part 29	-
29	A26311	1	PIN	-
30	19M7301	1	Cap Screw	M8 X 40
31	M85605	1	Washer	(SPACER)
32	UC27508	1	Eyebolt	SUB FOR M88090
33	M46935	1	Spring Washer	-
25A	AM39472	1	Arm	SWASHPLATE
25B	AM105075	1	Arm	SWASHPLATE

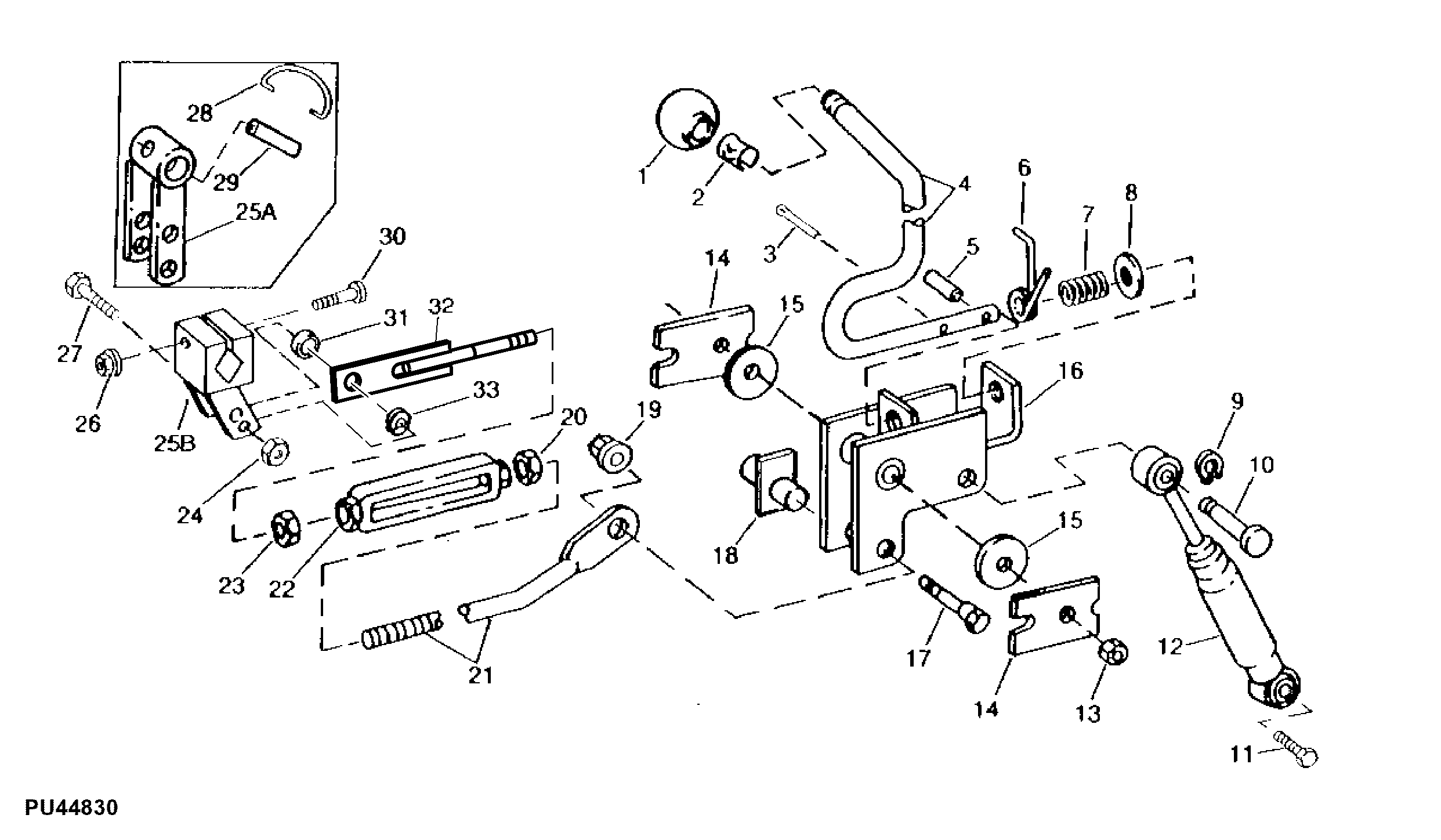

Hydrostatic Control Levers And Linkage (475001 - 476008)
