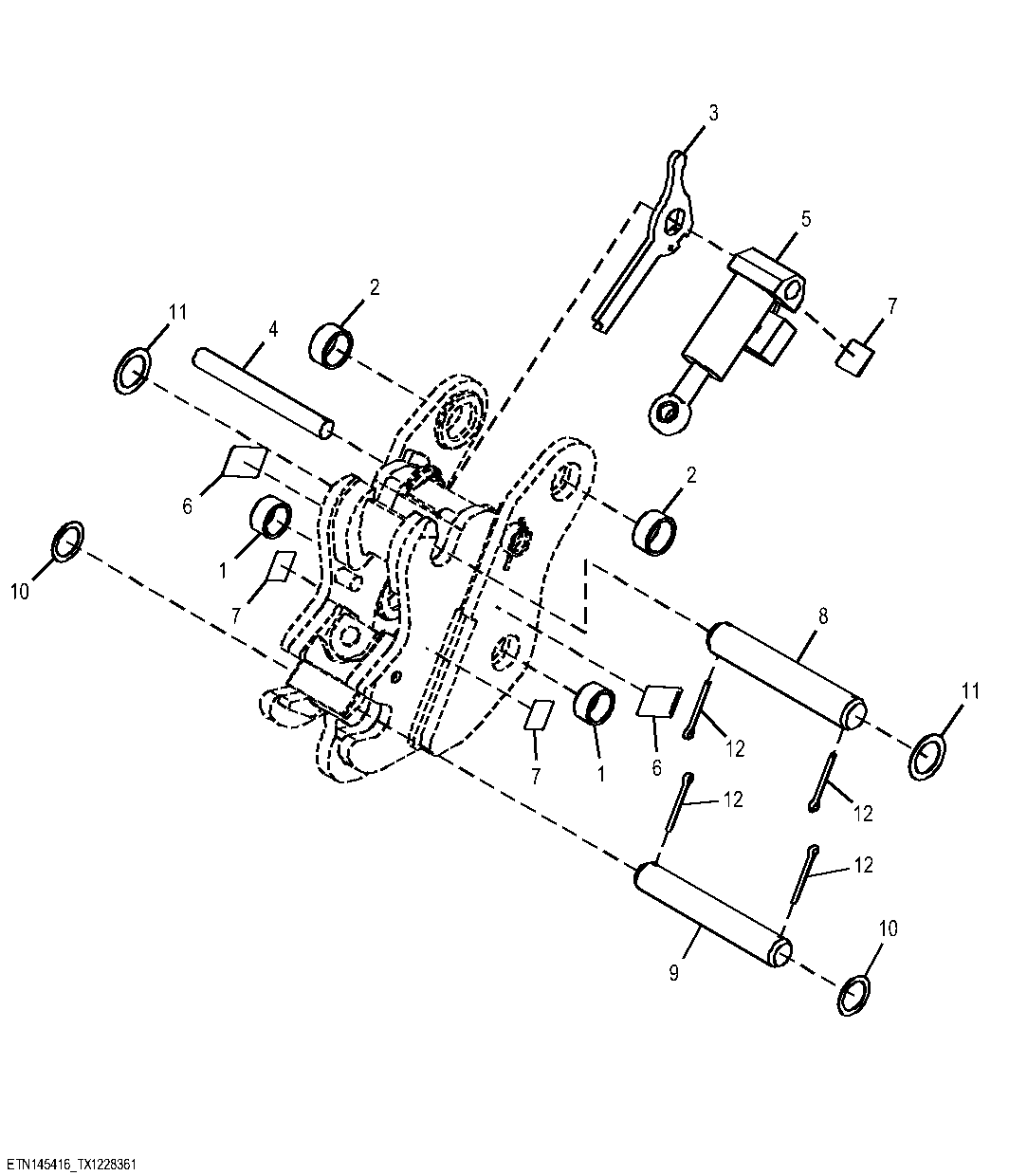

Backhoe Hydraulic Quick Coupler, Standard Dipperstick

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T187116	2	Bushing	-
2	T187117	2	Bushing	-
3	T376362	1	Lock Plate	-
4	T376364	1	Pin	-
5	AT477613	1	Hydraulic Cylinder	Backhoe Coupler
6	T390236X19	2	Safety Sign	Warning - Attachment Coupler Crushing Hazard
7	T393025X00	3	Label	Grease Every 10 Hours
8	T185832	1	Pin Fastener	-
9	T185831	1	Pin Fastener	-
10	24H1683	2	Washer	2-1/32" X 2-3/4" X 0.060"
11	T161036	2	Washer	-
12	11H227	4	Cotter Pin	3/8" X 3"
13	T232176	1	Extension Spring	Not Illustrated
14	T232184	1	Retainer	Not Illustrated
15	T232235	1	Check Valve	Not Illustrated
16	T376709	1	Safety Sign	Warning - Attachment Coupler Crushing Hazard Not Illustrated Component On Separate Page

Backhoe Hydraulic Quick Coupler, Standard Dipperstick
