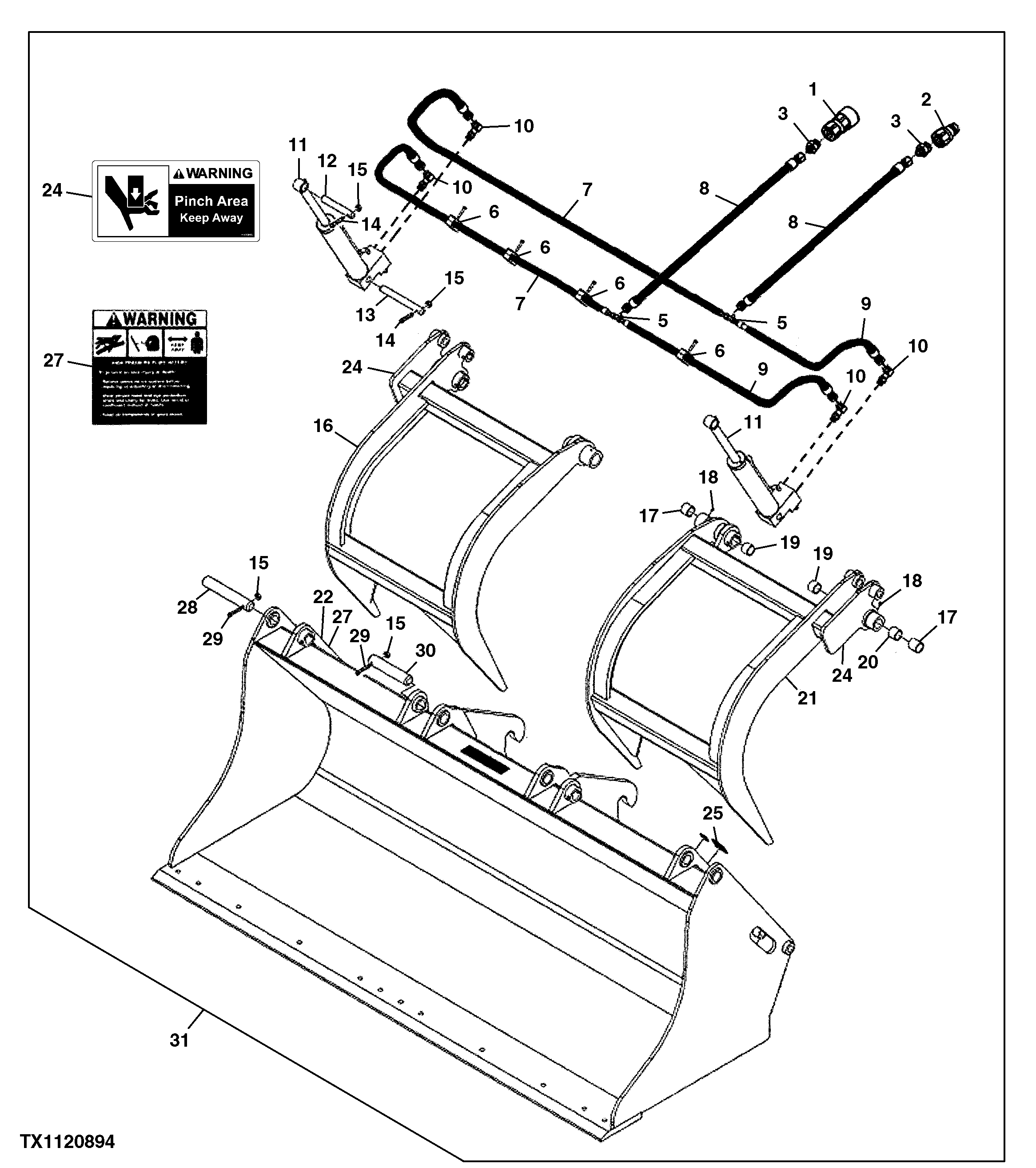

GRAPPLE BUCKET

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KV14216	1	Hyd. Quick-Connect Coupler	Female
2	AT312470	1	Hyd. Quick-Connect Coupler	Male
2	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
3	X6-12FOX-S	2	Fitting	-
5	T20926	2	Tee Fitting	-
6	AT425680	4	Clamp	-
7	AT425689	2	Hydraulic Hose	.380 in. X 76.0 in., Fabricate
8	AT425692	2	Hydraulic Hose	.380 in. X 52.0 in., Fabricate
9	AT425693	2	Hydraulic Hose	.380 in. X 23.0 in., Fabricate
10	AT35121	4	Elbow Fitting	-
10	R26448	4	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
11	AT421438	2	Hydraulic Cylinder	Components On Seperate Page
12	T323551	2	Pin	-
13	T323553	2	Pin	-
14	19H1726	4	Cap Screw	3/8" X 2-1/4"
15	T54568	8	Lock Nut	-
16	AT421440	1	Grapple	-
17	T323554	4	Bushing	-
18	JD7759	4	Lubrication Fitting	-
19	T323555	4	Bushing	-
20	T323556	2	Spacer	-
21	AT421439	1	Grapple	-
22	T329760	1	Label	Model Designation, GS88
23	AT421444	1	Loader Bucket	-
24	T225828	2	Safety Sign	French
24	T225827	2	Safety Sign	Spanish
24	KV10895	2	Safety Sign	Warning - Pinch Point English
25	T281026	1	Serial Number Plate	-
27	T331420	1	Label	Warning - High Pressure Fluid English
27	T331430	1	Label	Spanish
27	T331431	1	Label	French
28	T323557	2	Pin	-
29	19H2732	4	Cap Screw	3/8" X 2-3/4"
30	T323558	2	Pin	-
31	AT422301	1	Loader Bucket	Whole Goods
