Открытый узел

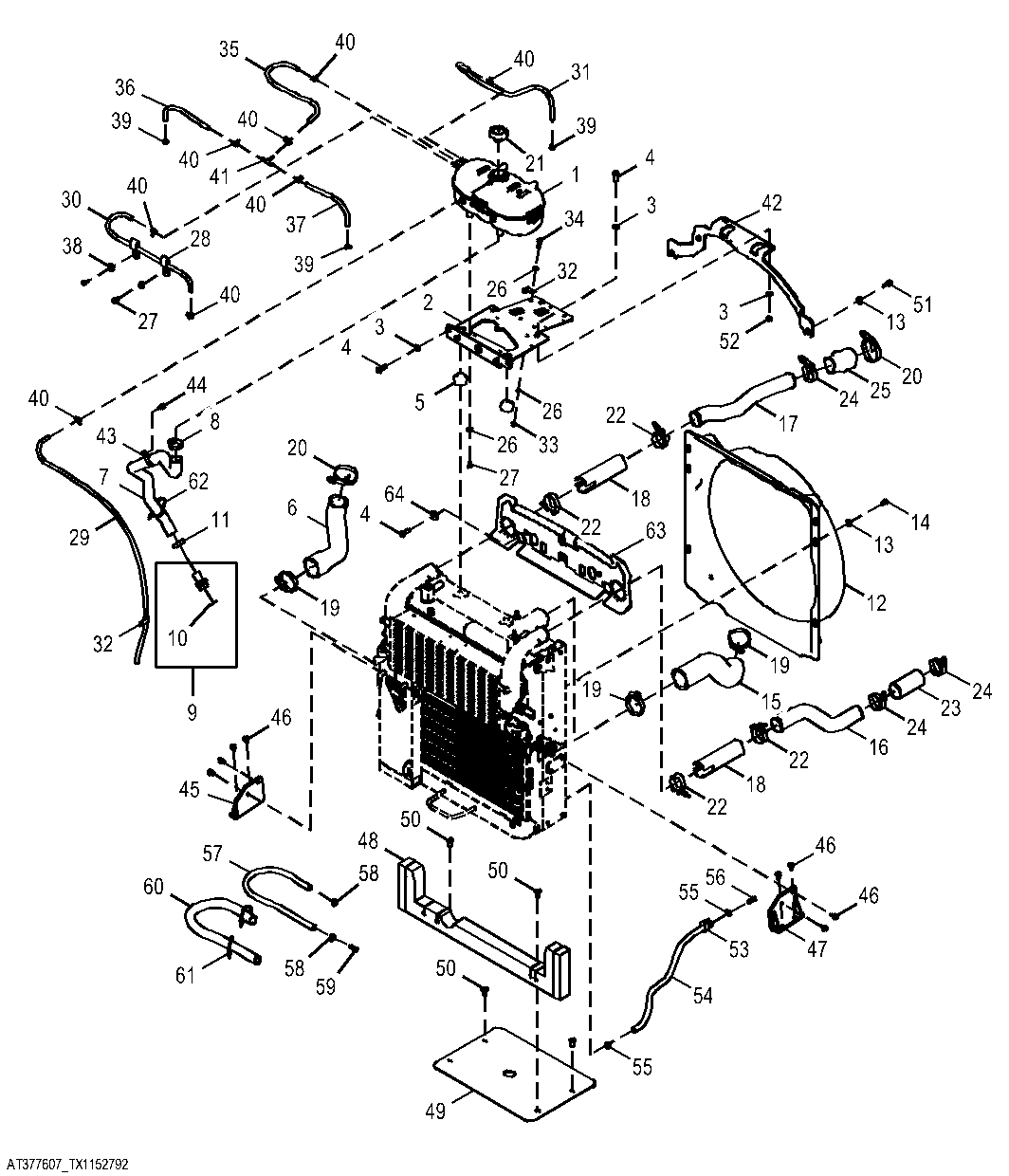

Fan Shroud and Hoses (243302 - )

Fan Shroud and Hoses (243302 - )

Fan Shroud and Hoses (243302 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Fan Shroud and Hoses (243302 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL201300	2	Level Switch	-
1	AT372897	1	Tank	-
2	AT437015	1	Bracket	-
3	24M7239	6	Washer	10.700 X 21 X 2.500 mm
4	19M7662	6	Cap Screw	M10 X 30
5	T216248	2	Isolator	-
6	T318327	1	Radiator Hose	-
7	T290076	1	Radiator Hose	USE WITH AT330120
7	T351878	1	Radiator Hose	USE WITH RE542625
8	AR21839	1	Clamp	-
9	AT330120	1	Adapter Fitting	USE WITH T290076
10	51M7051	1	O-Ring	26.600 X 2.900 mm
11	AT300153	1	Hose Clamp	-
12	T339792	1	Shroud	SUB FOR AT379708
13	24M7298	6	Washer	8.400 X 25 X 2 mm
14	R88246	4	Cap Screw	-
15	T264110	1	Radiator Hose	-
16	T264122	1	Air Flow Tube	-
17	T309842	1	Air Flow Tube	-
18	T335297	2	Hose	-
19	AT380040	3	Clamp	-
20	AH170895	2	Clamp	-
21	AT372657	1	Filler Cap	124.11 kp (18.00) psi
22	AT105289	4	Clamp	-
23	T181953	1	Hose	-
24	RE56098	3	Clamp	-
25	R188811	1	High Pressure Hose	-
26	24M7238	6	Washer	8.700 X 17 X 2 mm
27	19M7932	6	Cap Screw	M8 X 16
28	R127657	2	Clamp	-
29	-	1	Part 31	MF TY22566, CTL 112.78 cm (44.400 in)
30	-	1	Part 32	MF TY22566, CTL 57.91 cm (22.800 in)
31	-	1	Part 33	MF TY22566, CTL 60.96 cm (24.000 in)
32	AH89557	2	Clip	-
33	14M7273	1	Nut	M8
34	19M7407	1	Cap Screw	M8 X 25
35	-	1	Part 37	MF TY22566, CTL 48.77 cm (19.200 in)
36	-	1	Part 38	MFTY22566, CTL 24.38 cm (9.600 in)
37	-	1	Part 39	MFTY22566, CTL 24.38 cm (9.600 in)
38	24M7207	2	Washer	8.400 X 24 X 2 mm
39	R56101	3	Clip	SUB FOR (3) T242677
40	T242677	8	Hose Clamp	-
41	T285790	1	Tee Fitting	-
42	AT440782	1	Support	SUB FOR AT397015
43	AH77714	1	Clip	SUB FOR T162675
44	19M7865	1	Screw	M8 X 16
45	AT403838	1	Bracket	-
46	19M8163	8	Bolt	M8 X 16
47	AT403849	1	Bracket	-
48	AT410600	1	Deflector	-
49	T277221	1	Deflector	-
50	MT2485	4	Plug	-
51	19M7867	2	Screw	M8 X 25
52	14M7274	2	Nut	M10
53	R72853	1	Clamp	-
54	-	1	Part 56	MF TY22503, CTL 54.86 cm (21.600 in)
55	AR77962	2	Hose Clamp	-
56	T322344	1	Fitting Plug	-
57	T304334	1	Hose	-
58	AR77962	2	Hose Clamp	-
59	T322344	1	Fitting Plug	-
60	T308125	1	Hose Guard	-
61	R44302	2	Tie Band	-
62	R76477	1	Tie Band	-
63	AT430692	1	Sealing Trim	-
64	24M7296	2	Washer	10.500 X 30 X 2.500 mm
