Открытый узел

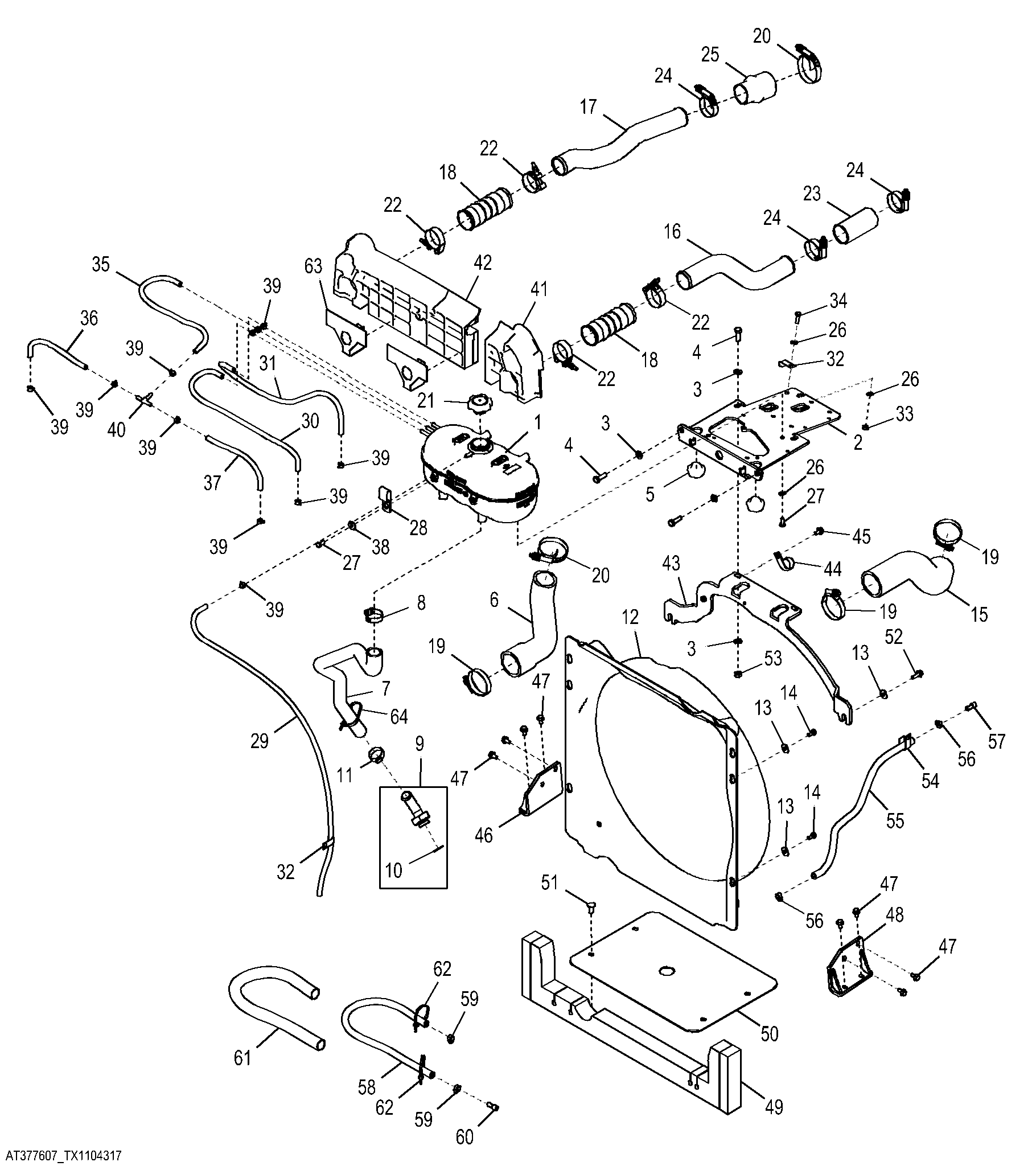

Fan Shroud and Hoses ( - 243301)

Fan Shroud and Hoses ( - 243301)

Fan Shroud and Hoses ( - 243301)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Fan Shroud and Hoses ( - 243301)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL201300	1	Level Switch	-
1	AT372897	1	Tank	-
2	AT437015	1	Bracket	SUB FOR AT418715
3	24M7239	6	Washer	10.700 X 21 X 2.500 mm
4	19M7662	4	Cap Screw	M10 X 30
5	T216248	2	Isolator	-
6	T318327	1	Radiator Hose	-
7	T290076	1	Radiator Hose	-
8	AR21839	1	Clamp	-
9	AT330120	1	Adapter Fitting	-
10	51M7051	1	O-Ring	26.600 X 2.900 mm
11	AT300153	1	Hose Clamp	-
12	AT379708	1	Shroud	-
13	24M7298	6	Washer	8.400 X 25 X 2 mm
14	R88246	4	Cap Screw	-
15	T264110	1	Radiator Hose	-
16	T264122	1	Air Flow Tube	-
17	T309842	1	Air Flow Tube	-
18	T273008	2	Compressed Air Hose	-
19	AT380040	3	Clamp	-
20	AH170895	2	Clamp	SUB FOR TT218035
21	AT372657	1	Filler Cap	-
22	AT105289	4	Clamp	-
23	T181953	1	Hose	-
24	RE56098	3	Clamp	-
25	R188811	1	High Pressure Hose	-
26	24M7238	6	Washer	8.700 X 17 X 2 mm
27	19M7932	6	Cap Screw	M8 X 16
28	R127657	2	Clamp	-
29	-	1	Part 30	MF TY22566, CTL 112.78 cm (3.7 ft.)
30	-	1	Part 31	MF TY22566, CTL 57.91 cm (1.9 ft.)
31	-	1	Part 32	MF TY22566, CTL 60.96 cm (2.0 ft.)
32	AH89557	2	Clip	-
33	14M7273	1	Nut	M8
34	19M7407	1	Cap Screw	M8 X 25
35	-	1	Part 36	MF TY22566, CTL 48.77 cm (1.6 ft.)
36	-	1	Part 37	MF TY22566, CTL 24.38 cm (0.8 ft.)
37	-	1	Part 38	MF TY22566, CTL 24.38 cm (0.8 ft.)
38	24M7207	2	Washer	8.400 X 24 X 2 mm
39	R56101	11	Clip	-
40	T285790	1	Tee Fitting	-
41	T268245	1	Deflector	Not Illustrated Component On Separate Page, NLA, ORDER AT430692
42	T268244	1	Deflector	Not Illustrated Component On Separate Page, NLA, ORDER AT430692
43	AT397015	1	Support	-
44	T162675	1	Clamp	-
45	19M7865	1	Screw	M8 X 16
46	AT403838	1	Bracket	-
47	19M8163	8	Bolt	M8 X 16
48	AT403849	1	Bracket	-
49	AT410600	1	Deflector	-
50	T277221	1	Deflector	-
51	MT2485	4	Plug	-
52	19M7867	2	Screw	M8 X 25
53	14M7274	2	Nut	M10
54	R72853	1	Clamp	-
55	-	1	Part 56	MF TY22503, CTL 54.86 cm (1.8 ft.)
56	AR77962	2	Hose Clamp	-
57	T322344	1	Fitting Plug	-
58	T304334	1	Hose	-
59	AR77962	2	Hose Clamp	-
60	T322344	1	Fitting Plug	-
61	T308125	1	Hose Guard	-
62	R44302	2	Tie Band	-
63	T317800	2	Plate	Not Illustrated Component On Separate Page, NLA, ORDER AT430692
64	R76477	1	Tie Band	-
