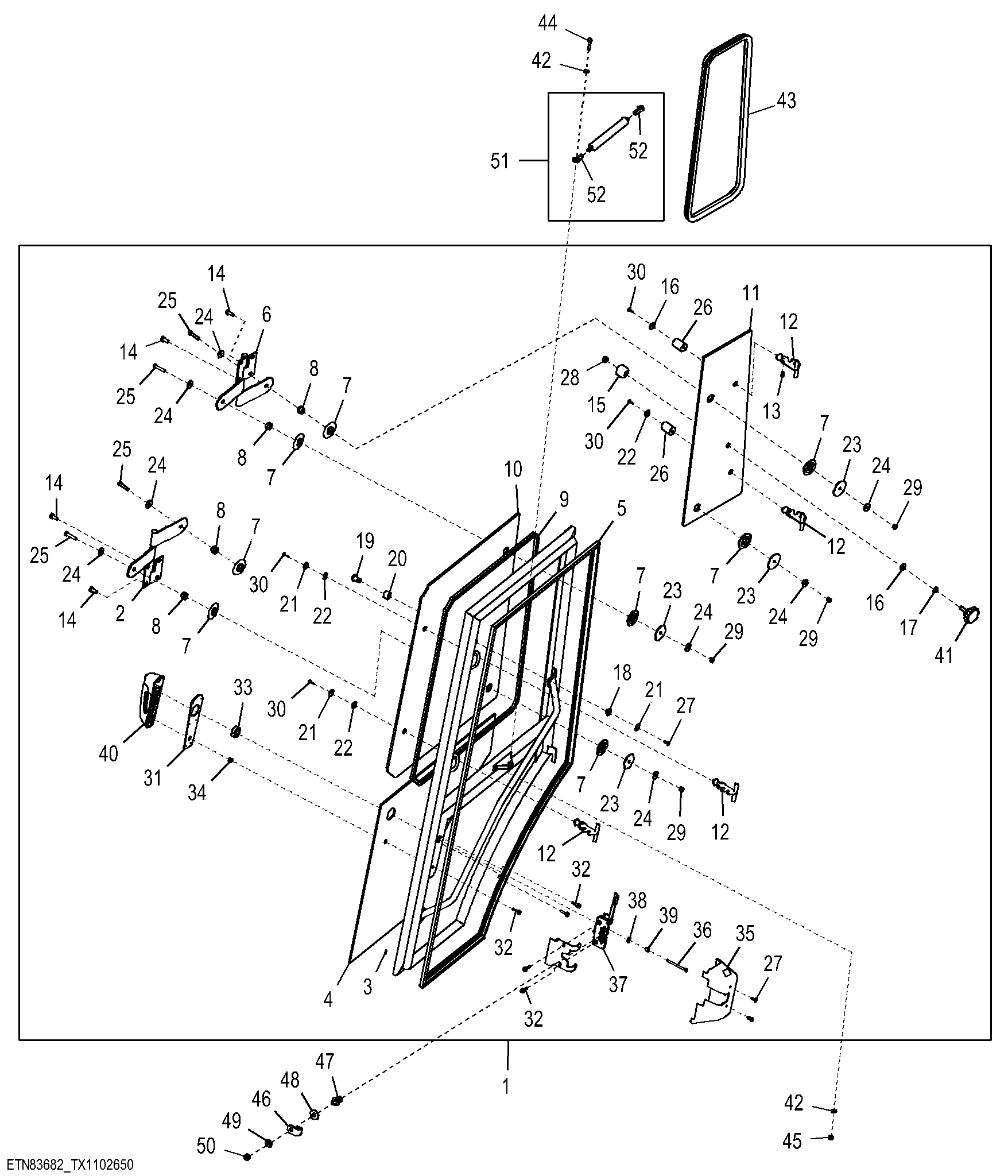

Cab Door, Right Hand

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT385284	1	Door	Cab Door Right Hand
2	AT184524	1	Hinge	-
3	T135675	7	Stand-Off	-
4	T214548	1	Windowpane	-
5	AT184652	1	Isolator	-
6	AT184651	1	Hinge	-
7	T158081	8	Washer	-
8	T158358	4	Bushing	-
9	T165357	1	Isolator	-
10	T164707	1	Windowpane	-
11	T278427	1	Windowpane	ALSO ORDER T184519
11	T184519	1	Label	Leaping Deer Not Illustrated
12	AT372684	4	Latch	Requires For Each Latch Ordered, T188806
13	AT489800	1	Rivet Kit	-
14	19M7938	2	Cap Screw	M10 X 20
15	T76830	1	Guard	-
16	R52921	2	Washer	-
17	24M7239	1	Washer	10.700 X 21 X 2.500 mm
18	T76832	1	Washer	-
19	T186016	1	Bushing	-
20	T186017	1	Bushing	-
21	24H1288	3	Washer	9/32" X 1" X 1/16"
22	T76833	3	Washer	-
23	T185678	4	Washer	-
24	24M7024	8	Washer	9 X 28 X 3 mm
25	19M7922	4	Cap Screw	M8 X 40
26	T186018	2	Bumper	-
27	T133674	3	Self-Locking Screw	-
28	14M7167	1	Lock Nut	M10
29	14M7426	4	Lock Nut	M8
30	T188806	4	Screw	-
31	T204599	1	Gasket	-
32	19M7863	5	Screw	M6 X 25
33	T205902	1	Spacer	-
34	T205901	1	Washer	-
35	T217432	1	Cover	-
36	19M9402	1	Cap Screw	M6 X 80
37	AT326979	1	Latch	-
38	T218865	1	Washer	-
39	T218866	1	Spacer	-
40	AT306181	1	Handle	-
41	AT75311	1	Knob	-
42	24M7238	4	Washer	8.700 X 17 X 2 mm
43	T281201	1	Isolator	-
44	19M7922	2	Cap Screw	M8 X 40
45	14M7426	2	Lock Nut	M8
46	T135583	1	Guard	-
47	AR91896	1	Striker	-
48	24H1330	1	Washer	15/32" X 1-3/8" X 7/64"
49	T105740	1	Washer	-
50	14H1047	1	Nut	7/16"
51	AT340155	1	Gas Operated Cylinder	-
52	AM102062	2	Link End	-
